О продукте
ITR102-0010 подключает обычные кнопки, выключатели и беспотенциальные контакты к шине KNX. Компактный интерфейс размещается в монтажной коробке. Каналы можно использовать для входных функций и управления светодиодной индикацией.
- Управление: Включение и выключение, диммирование, шторы и жалюзи, сцены, RGB/RGBW и последовательности команд.
- Логика: Функции настраиваются в ETS; один или два входа назначаются выбранному действию.
- Светодиоды: Выходы предназначены для малоточной индикации; параметры подключения указаны в руководстве серии.
Training Video
RuTubeСсылки на обучающее видео появятся здесь.
Модули входов KNX
ITR102-0010
KNX2 кан.DILEDСкрытый

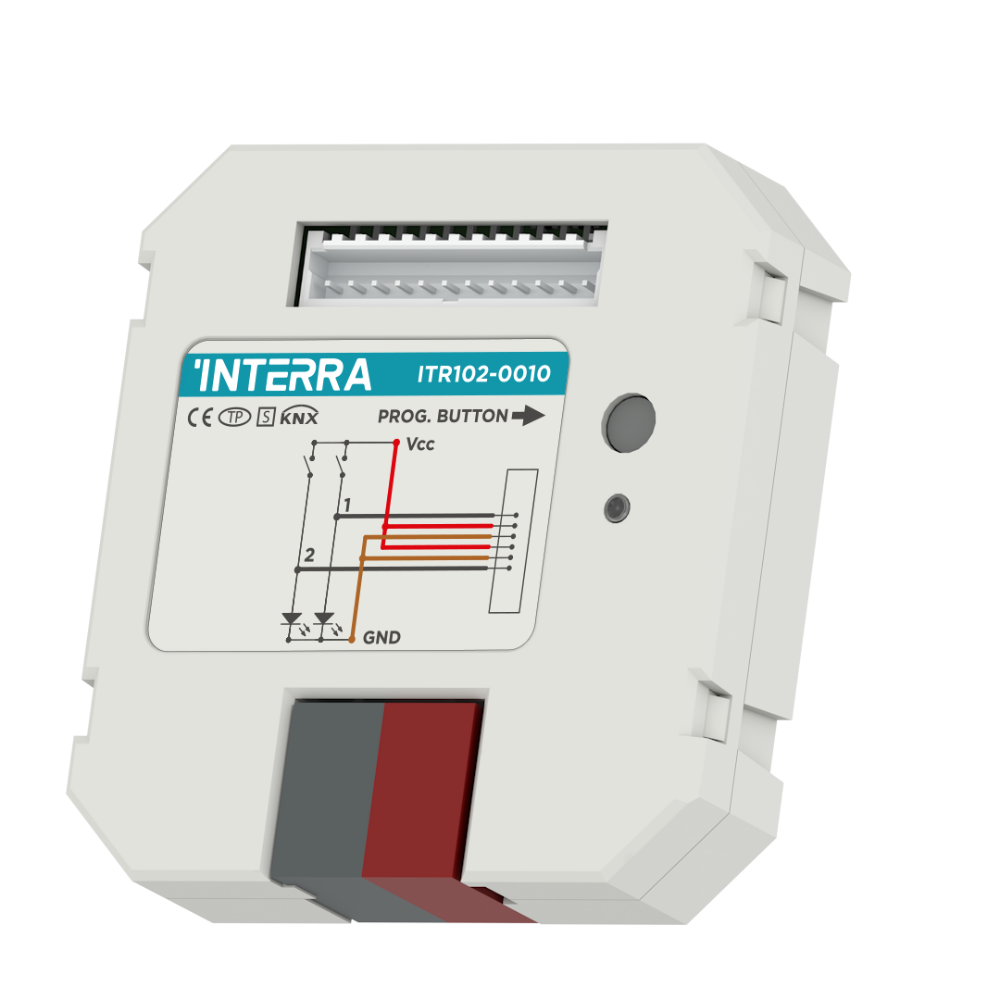

Универсальный интерфейс KNX · 2 канала
Технические характеристики
| Артикул | ITR102-0010 |
|---|---|
| Количество каналов | 2 |
| Ток от шины KNX | 5 мА |
| Параметры входа | 3,3 В DC / 0,45 мА |
| Параметры выхода | 3,3 В DC / 0,55 мА |
| Питание | От шины KNX |
| Подключение контактов | Сухие контакты; внешнее напряжение на входы не подаётся |
| Ввод в эксплуатацию | S-Mode; ETS5 или выше |
| Степень защиты | IP20 |
| Рабочая температура | От −5 до +45 °C |
| Монтаж | В монтажную коробку; свободный монтаж |
| Габариты | 40 × 10 × 40 мм |
| Температура хранения | От −25 до +60 °C |
| Цвет корпуса | Светло-серый |
| Документация | DS2311230189B; руководство семейства ITR10X-0010 |
