О продукте

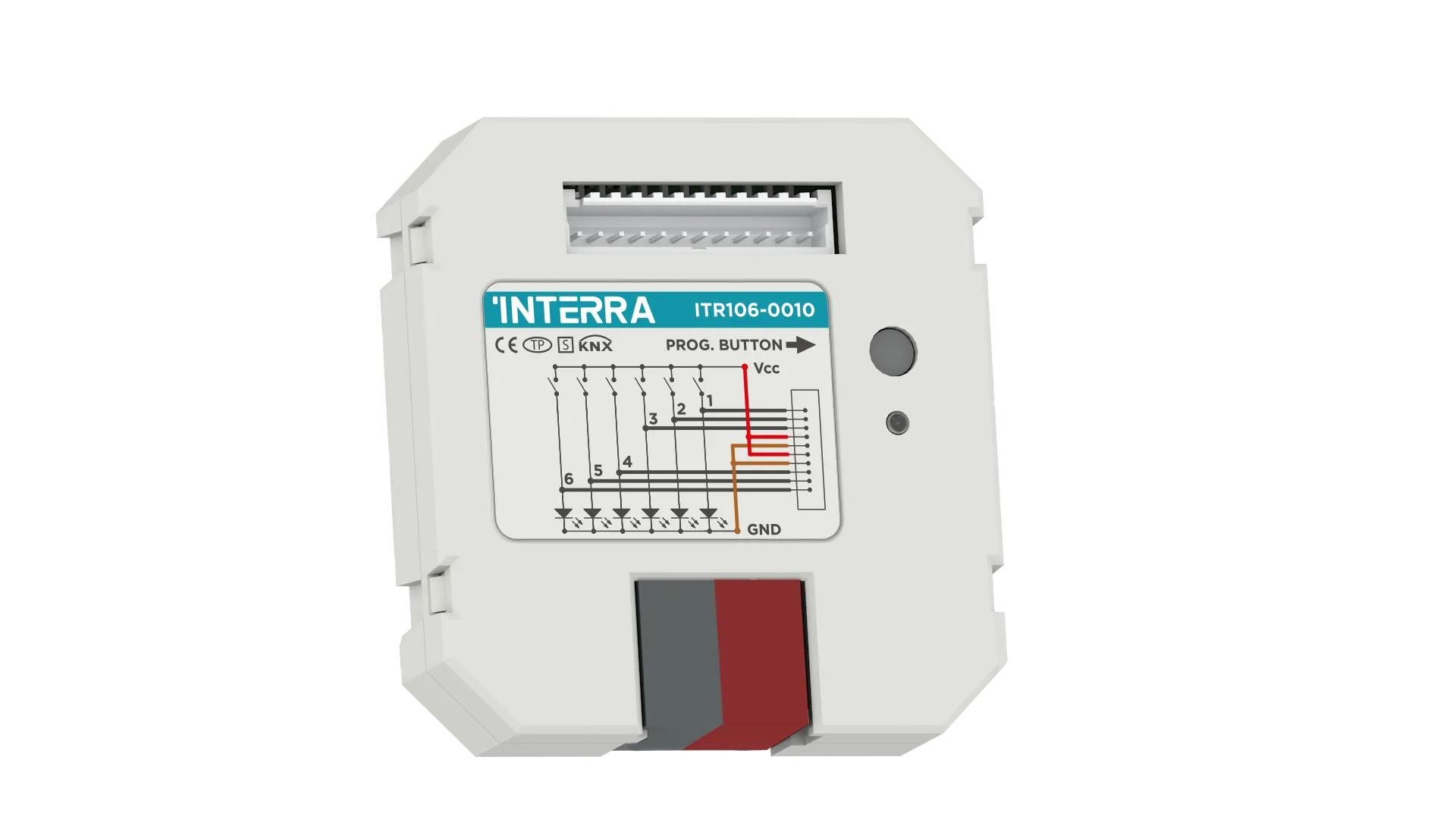

ITR106-0010 подключает обычные кнопки, выключатели и беспотенциальные контакты к шине KNX. Компактный интерфейс размещается в монтажной коробке. Каналы можно использовать для входных функций и управления светодиодной индикацией.
- Управление: Включение и выключение, диммирование, шторы и жалюзи, сцены, RGB/RGBW и последовательности команд.
- Логика: Функции настраиваются в ETS; один или два входа назначаются выбранному действию.
- Светодиоды: Выходы предназначены для малоточной индикации; параметры подключения указаны в руководстве серии.
Training Video
RuTubeСсылки на обучающее видео появятся здесь.
Модули входов KNX
ITR106-0010
KNX6 кан.DILEDСкрытый
Универсальный интерфейс KNX · 6 каналов
Технические характеристики
| Артикул | ITR106-0010 |
|---|---|
| Количество каналов | 6 |
| Ток от шины KNX | 5 мА |
| Параметры входа | 3,3 В DC / 0,45 мА |
| Параметры выхода | 3,3 В DC / 0,55 мА |
| Питание | От шины KNX |
| Подключение контактов | Сухие контакты; внешнее напряжение на входы не подаётся |
| Ввод в эксплуатацию | S-Mode; ETS5 или выше |
| Степень защиты | IP20 |
| Рабочая температура | От −5 до +45 °C |
| Монтаж | В монтажную коробку; свободный монтаж |
| Габариты | 40 × 10 × 40 мм |
| Температура хранения | От −25 до +60 °C |
| Цвет корпуса | Светло-серый |
| Документация | DS2311230189B; руководство семейства ITR10X-0010 |
Открыть схему в полном размере ↗Файлы и документация
ITR106-0010 — Revit · семейство RFAINTERRA ALL.rvt — общий проект RevitITR106-0010 — База ETS · KNXPRODITR10X-0010 · 2/4/6/8 каналов — руководство · PDF, ENITR106-0010 — Сертификат KNX · PDFITR106-0010 — Технический паспорт · PDF, ENITR106-0010 — Декларация CE · PDFITR106-0010 — CAD-чертёжВсе документы модулей входов — по артикулу
