О продукте

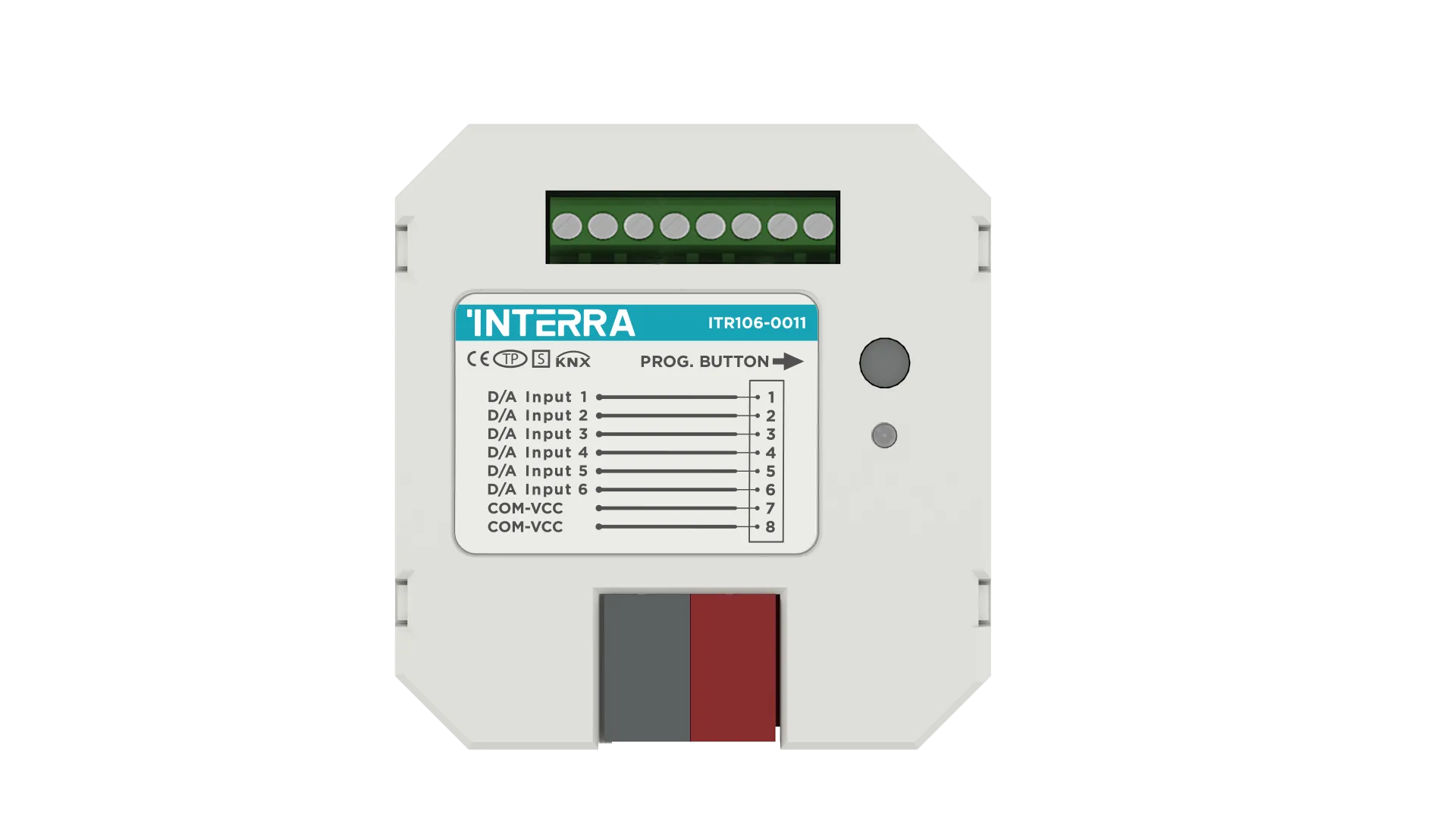

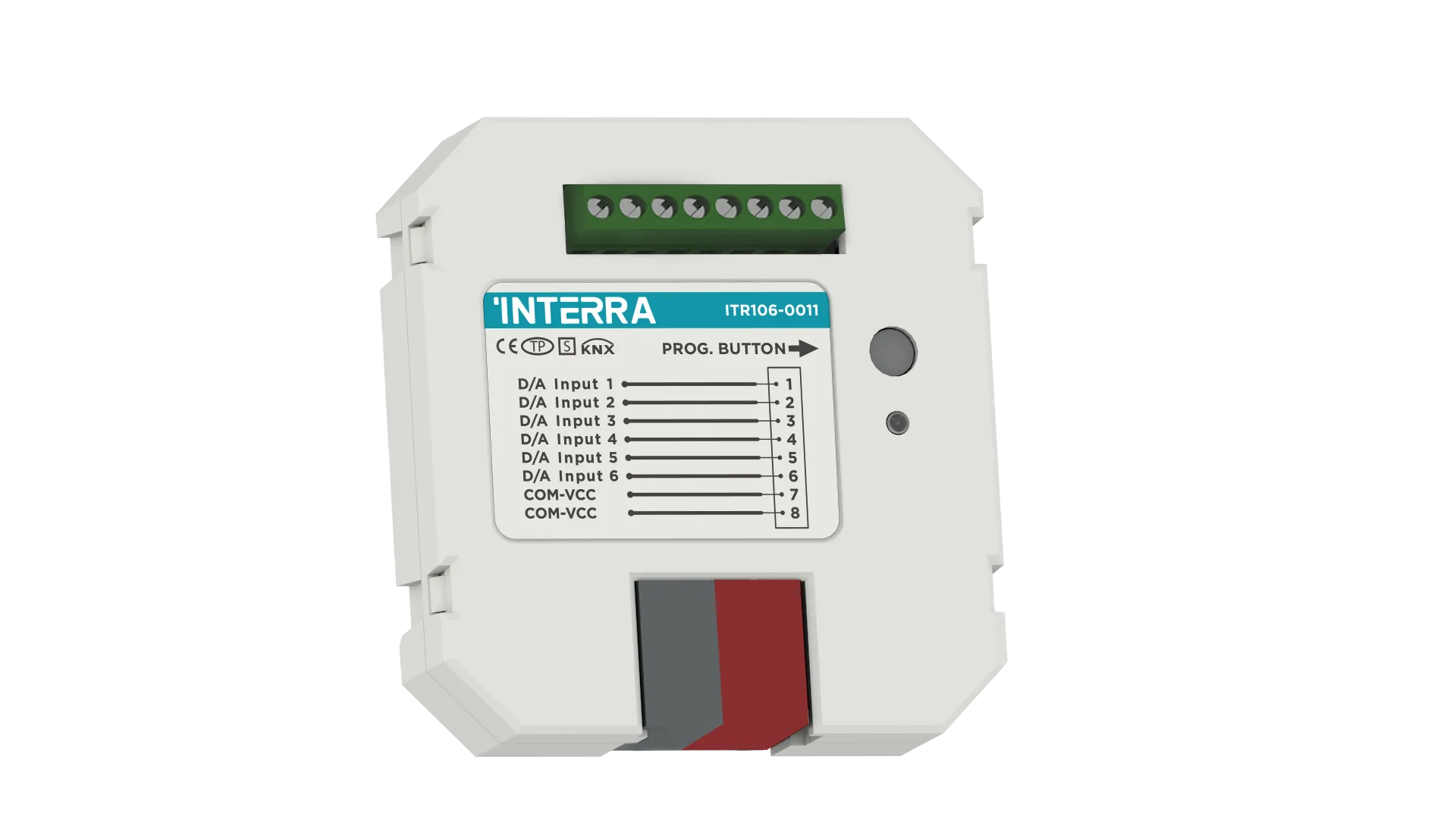

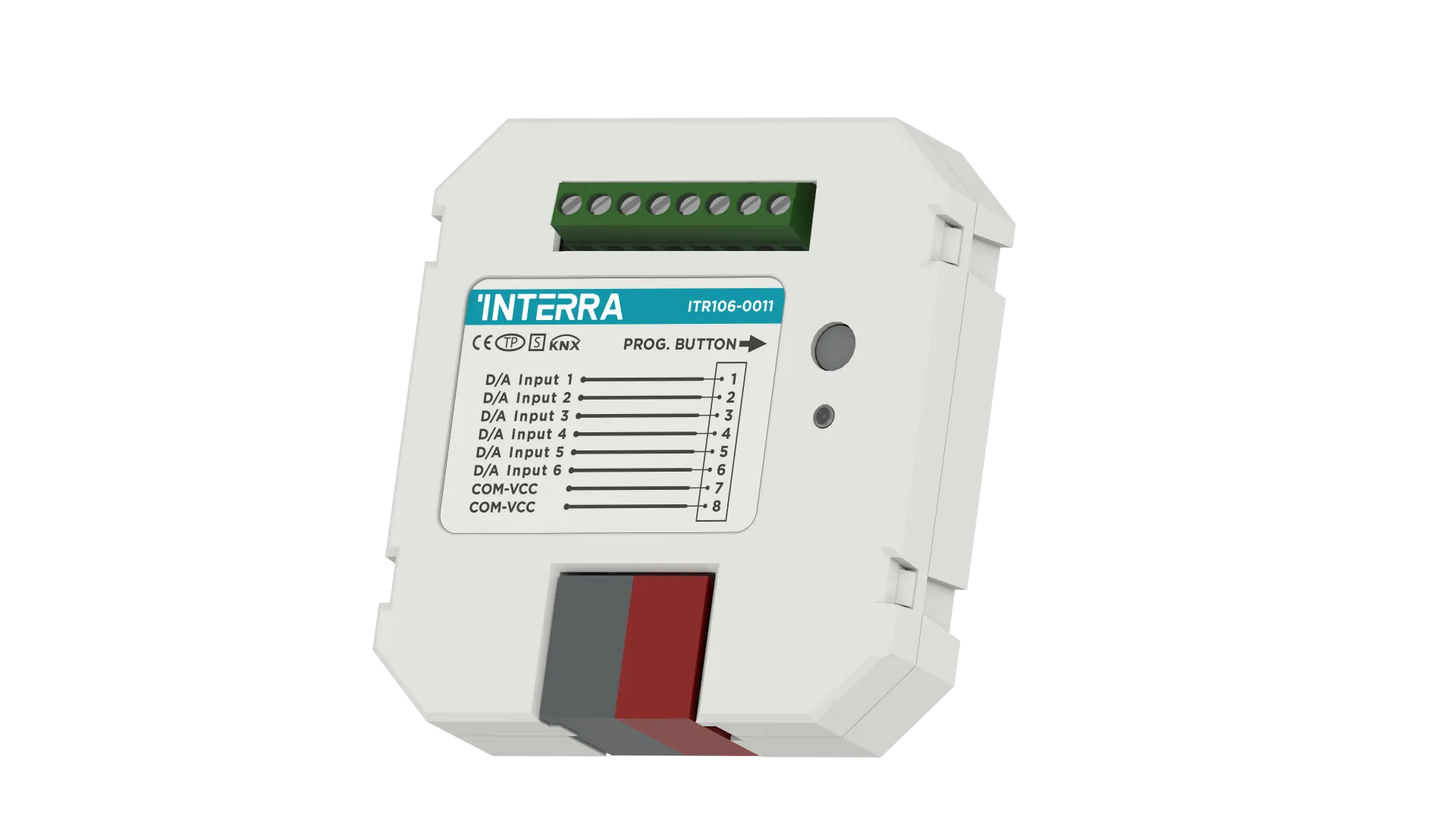

ITR106-0011 объединяет 6 бинарных/аналоговых входов и 6 программных термостатов. К входам подключаются сухие контакты либо совместимые датчики температуры NTC. Компактный корпус рассчитан на скрытый монтаж в коробке.
- Управление: Включение и выключение, диммирование, шторы и жалюзи, сцены, RGB/RGBW и последовательности команд.
- Логика: Функции настраиваются в ETS; один или два входа назначаются выбранному действию.
- Регулирование температуры: Двухпозиционное управление с гистерезисом, PWM и непрерывное PI-регулирование. Режимы: комфорт, ожидание, экономичный и защита.
- Датчики: HM001718 заказывается отдельно. Программный термостат передаёт управляющее значение в KNX; силовой актуатор отопления является отдельным устройством.
Таблица составлена по техническому паспорту DS2405150220BEN. В опубликованном руководстве PM2405170220BEN отличаются габариты, ток и допустимая длина кабеля. Перед монтажом уточните документацию для поставляемой аппаратной ревизии у INTERRA-R.
Training Video
RuTubeСсылки на обучающее видео появятся здесь.
Модули входов KNX
ITR106-0011
KNX6 кан.DI / AI6 терм.Скрытый

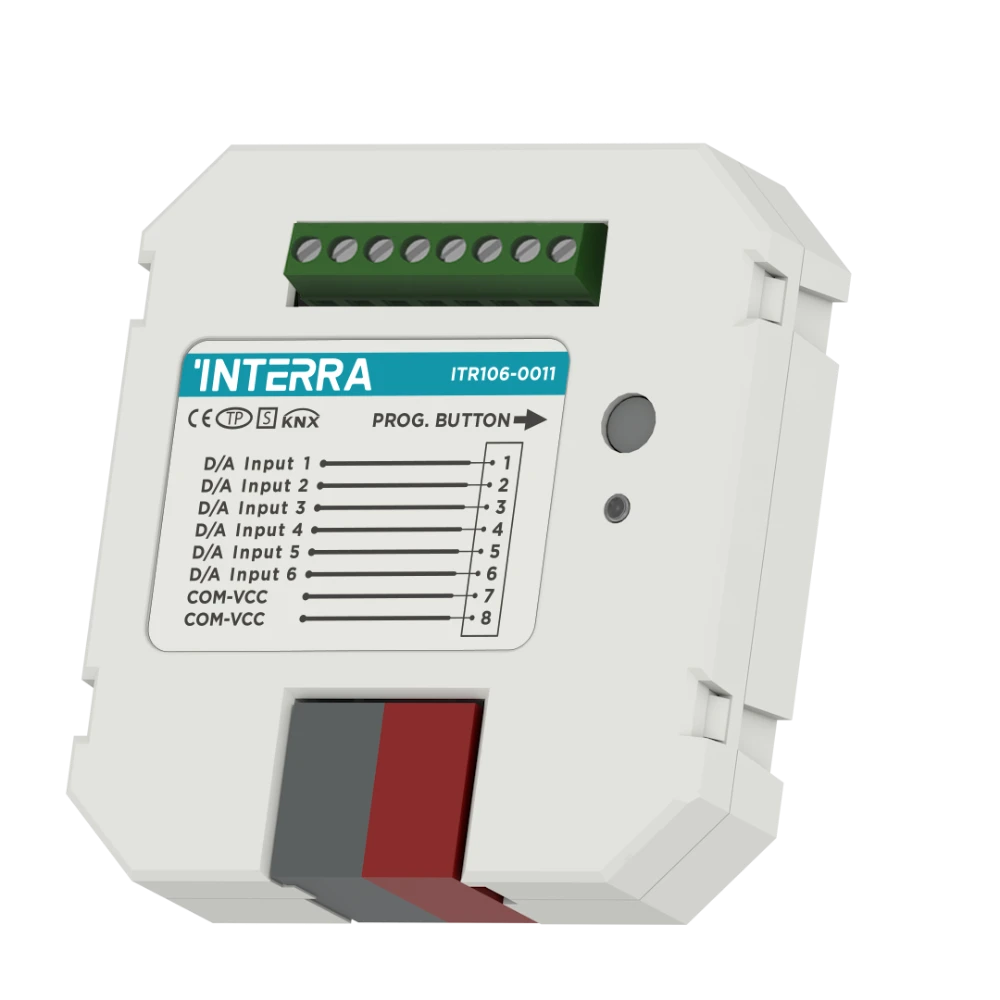

Модуль входов KNX · 6 каналов · 6 термостатов
Технические характеристики
| Артикул | ITR106-0011 |
|---|---|
| Входы | 6, настраиваемые как бинарные или аналоговые |
| Программные термостаты | 6 |
| Ток от шины KNX | 4 мА по DS2405150220BEN |
| Питание | От шины KNX |
| Подключение контактов | Сухие контакты; внешнее напряжение на входы не подаётся |
| Ввод в эксплуатацию | S-Mode; ETS5 или выше |
| Степень защиты | IP20 |
| Рабочая температура | От −5 до +45 °C |
| Аналоговое измерение | Совместимый датчик температуры NTC |
| Максимальная длина кабеля | 10 м при сечении 0,8 мм² по datasheet |
| Сечение проводника | 0,25–1,0 мм² |
| Длина зачистки | 5 мм |
| Монтаж | В монтажную коробку |
| Габариты (В × Ш × Г) | 40 × 10 × 40 мм по datasheet |
| Температура хранения | От −25 до +55 °C |
| Цвет корпуса | Светло-серый |
| Документация | DS2405150220BEN; PM2405170220BEN |
