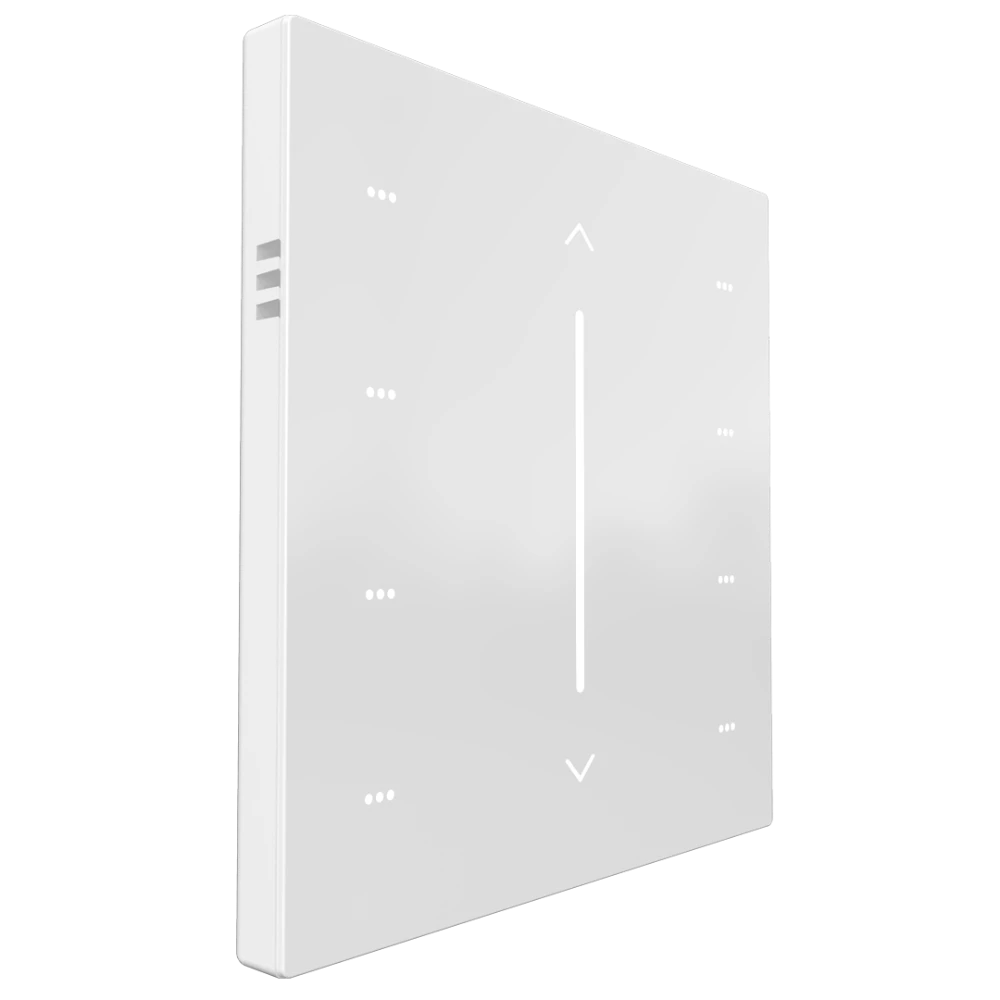

iX1 / ITR332-2802 — сенсорная панель KNX, белая, AQI

О продукте

Interra ITR332-2802 — настенный комнатный контроллер KNX: белый корпус, 8 сенсорных кнопок, сенсорный слайдер без LCD. Встроенный датчик качества воздуха (индекс VOC 0–500). Датчики температуры, влажности и освещённости; управление освещением, шторами и климатом через ETS.

  • Термостат: двухточечное, ШИМ или непрерывное PI-регулирование.
  • Сцены 1–64, недельная программа и настраиваемые аналоговые или цифровые входы.
  • RGB-индикация настраивается независимо от кнопок.

Training Video

RuTube

Ссылки на обучающее видео появятся здесь.

Сенсорные панели KNX и без KNX

ITR332-2802

iX1 / ITR332-2802 — сенсорная панель KNX, белая, AQI

Технические характеристики

Серия / код изделияITR332-2802
ПитаниеОт шины KNX
Потребление тока20 мА
Сенсорные кнопки8 сенсорных кнопок; отдельная кнопка программирования KNX
ЭкранБез LCD; сенсорный слайдер
Датчик температурыТочность ±0,2 °C
Датчик влажностиТочность ±2 % RH
Датчик качества воздухаИндекс VOC 0–500
Датчик освещённостиДо 1800 лк по английской и немецкой версиям технического описания
Внешние входыНастраиваются в ETS как аналоговые или цифровые
Регулирование температурыДвухточечное с гистерезисом, ШИМ (PWM) или непрерывное PI-регулирование
Режимы термостатаКомфорт, ожидание, экономичный и защита; переключение по недельной программе
Функции управленияВключение/выключение, диммирование, шторы и жалюзи, 2-канальное управление, передача значений, сцены 1–64
ИндикацияRGB-светодиоды, синяя навигационная подсветка; регулируемая яркость LED
Степень защитыIP20
Рабочая температура−5…+45 °C
Температура хранения−20…+60 °C
Максимальная влажностьМенее 90 % RH
Габариты (Ш × В × Г)90 × 90 × 7,25 мм
ЦветБелый
МонтажВ стандартную круглую или квадратную подрозеточную коробку; сухие помещения
Настройка и ввод в эксплуатациюETS, S-Mode; единая база данных для моделей серии
СертификацияKNX Certified; декларации CE и UKCA доступны в документации

Источник: INTERRA DS2407250226C, таблица кодирования моделей: X1 — LCD/слайдер/AQI, X2 — число кнопок, X4 — цвет. Английская и немецкая версии указывают освещённость до 1800 лк, турецкая — 3000 лк; предел уточняйте у производителя.

Подключение панели ITR332 — схема по документации производителя
Задняя сторона панели: питание KNX плюс и минус; A — USB, B — порт обновления, C — кнопка программирования KNX, D — входы.
