О продукте
ITR832-0011 — одноканальный шлюз между KNX и DALI. Он передаёт команды автоматизации здания драйверам освещения и возвращает сведения о состоянии освещения в KNX. Один канал поддерживает до 64 адресуемых исполнительных устройств, 16 групп и 16 сцен. Встроенный источник питает интерфейсы шины DALI; силовое питание светильников подключается отдельно.
- Управление светом: Индивидуальное, групповое и общее управление, включение, выключение и плавная регулировка яркости.
- Типы устройств: DT0, DT1, DT6 и DT8. Для Tunable White, RGB и RGBW нужны совместимые драйверы и светильники.
- Ввод в эксплуатацию: Автоматическая адресация, назначение групповых адресов в ETS и ручное назначение коротких адресов кнопками шлюза.
- Диагностика: Состояния напряжения KNX и DALI, обнаружение неисправности драйвера или освещения, локальная индикация на LCD.
- Аварийное освещение: Запуск функциональных тестов и тестов длительности автономных устройств IEC 62386-202 через KNX; поддержка зависит от версии ПО, согласно паспорту.
- Подключения: KNX, один канал DALI и USB. У ITR832-0011 нет порта Ethernet.
- Монтаж: DIN-рейка 35 мм, сухое помещение; корпус светло-серого и белого цвета.
- Параметры документации: Таблица составлена по DS240403032IEN и PM240304032FEN. Эти документы указывают 180 мА для DALI и 8 мА для KNX; брошюра серии содержит другие значения. Для рабочего проекта сверяйте паспорт и маркировку поставляемого изделия.
Training Video
RuTubeСсылки на обучающее видео появятся здесь.
Системы DALI
ITR832-0011

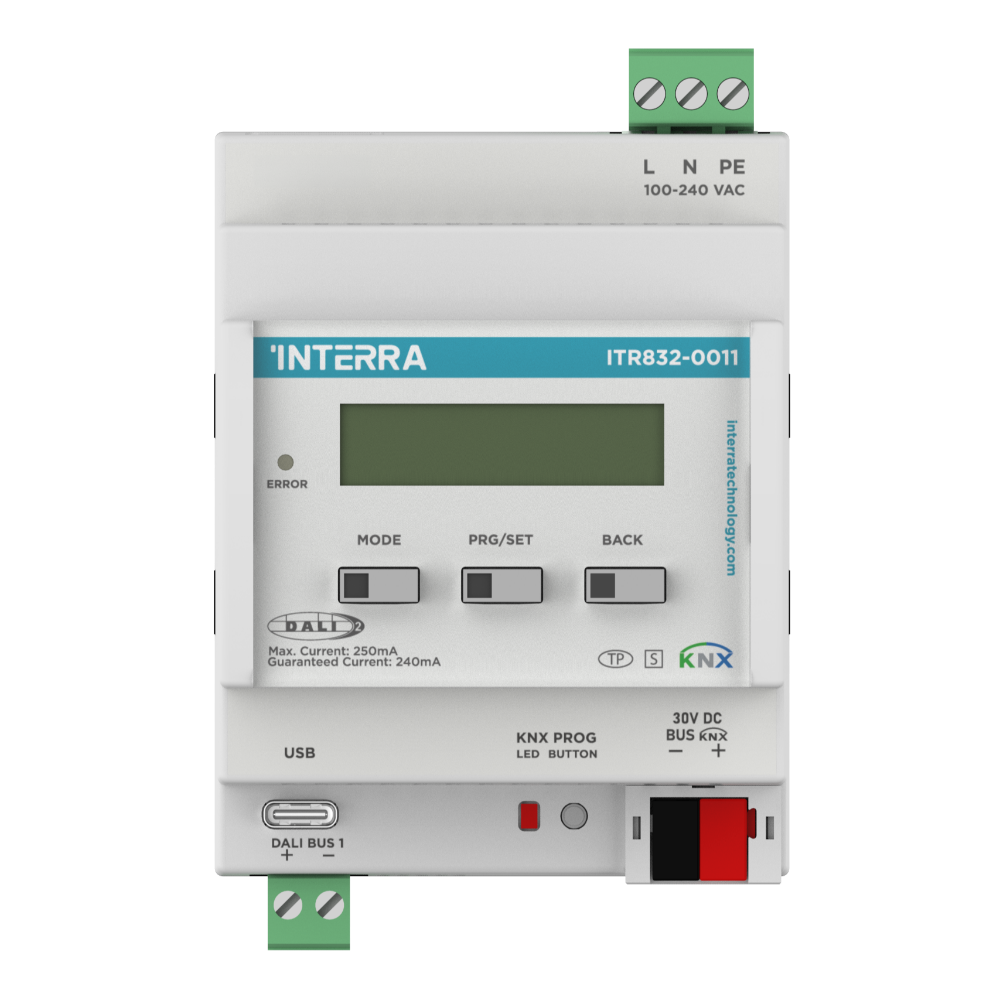

Interra KNX / DALI Шлюз (1x64 DALI)
Технические характеристики
| Артикул | ITR832-0011 |
|---|---|
| Тип | Одноканальный шлюз KNX / DALI |
| Каналы DALI | 1 × 64 адресуемых исполнительных устройства |
| Группы и сцены | 16 групп и 16 сцен |
| Управление | Индивидуальное; групповое; общее (Broadcast) |
| Типы DALI | DT0; DT1; DT6; DT8 |
| Питание | 110–240 В AC, 50/60 Гц |
| Потребляемая мощность | 6 Вт |
| Ток от шины KNX | 8 мА по DS240403032IEN |
| Источник шины DALI | Встроенный; 1 × 180 мА по DS240403032IEN |
| Напряжение DALI | Типовое 19 В DC; диапазон 12–20,5 В |
| Интерфейсы | KNX TP; 1 × DALI; USB |
| Ethernet | Отсутствует |
| Дисплей | LCD, 2 × 16 символов |
| Защита | От короткого замыкания и перенапряжения |
| Рабочая температура | От −5 до +45 °C |
| Температура хранения | От −25 до +55 °C |
| Относительная влажность | Менее 90 % |
| Степень защиты | IP20 |
| Габариты (Ш × В × Г) | 70 × 90 × 64,5 мм |
| Монтаж | DIN-рейка 35 мм; 4 модуля |
| Цвет корпуса | Светло-серый / белый |
| Настройка | ETS; локальные кнопки |
| Документация | DS240403032IEN; PM240304032FEN |
Файлы и документация
INTERRA ALL.rvt — общий проект RevitInterra_KNX Шлюз с Ethernet - DALI — Revit RFA (ITR832-0001, ITR832-0002); совместимость с ITR832-0011 уточнитьITR832-0011 — технический паспорт · DS240403032IEN (PDF, EN)ITR832-0011 — руководство · PM240304032FEN (PDF, EN)ITR832-00XX — сертификат KNX (PDF)Серия KNX–DALI — сертификат EAC (PDF)ITR832-0011 — декларация CE (PDF)ITR832-0011 — база ETS (KNXPROD)Серия KNX–DALI — брошюра (PDF, EN)
