О продукте
ITS902-0004 соединяет локальную сеть Ethernet/IP с шиной KNX TP и обеспечивает доступ компьютера или ноутбука к устройствам KNX через KNXnet/IP Tunneling. Интерфейс используется для ввода в эксплуатацию, назначения адресов, настройки параметров, визуализации и диагностики. Питание поступает от шины KNX; отдельный источник питания для интерфейса не требуется.
- Доступ к шине KNX из локальной сети через разъём RJ45.
- KNXnet/IP Tunneling: до 6 одновременных соединений по техническому описанию.
- IP-адрес через DHCP или ручная конфигурация в ETS.
- Настройка и ввод в эксплуатацию через ETS, S-Mode.
- Светодиодная индикация питания, состояния LAN, трафика телеграмм, функций и программирования KNX.
- UPnP и обновление прошивки через веб-интерфейс — по техническому описанию.
- Монтаж на DIN-рейку TH35 в распределительном щите; ширина 2TE.
Шлюзы и интерфейсы KNX
ITS902-0004
Интерфейс KNX–IP Secure
Технические характеристики
| Артикул | ITS902-0004 |
|---|---|
| Версия | KNX Secure |
| Тип | Интерфейс KNX TP ↔ Ethernet/IP |
| Протокол доступа | KNXnet/IP Tunneling |
| Одновременные подключения | До 6 — по техническому описанию; см. примечание |
| Питание | От шины KNX |
| Потребляемый ток | Менее 25 мА |
| IP-подключение | RJ45 Ethernet |
| IP-адрес | DHCP / ручная настройка в ETS |
| Ввод в эксплуатацию | ETS, S-Mode |
| Совместимость ETS | ETS 3.0f и новее; по странице производителя |
| Обнаружение в сети | UPnP |
| Обновление прошивки | Через веб-интерфейс |
| Индикация | Питание, LAN, трафик телеграмм, функция, программирование KNX |
| Разъёмы и органы управления | RJ45 Ethernet, KNX TP, кнопка программирования |
| Степень защиты | IP20 |
| Рабочая температура | −5…+45 °C |
| Температура хранения | −20…+60 °C |
| Влажность | Менее 90 % RH |
| Цвет | Светло-серый / белый |
| Габариты (В × Ш × Г) | 90 × 36 × 71 мм |
| Монтаж | DIN-рейка 35 мм (TH35), 2TE |
| Условия установки | В сухом помещении, в распределительном щите или закрытом корпусе |

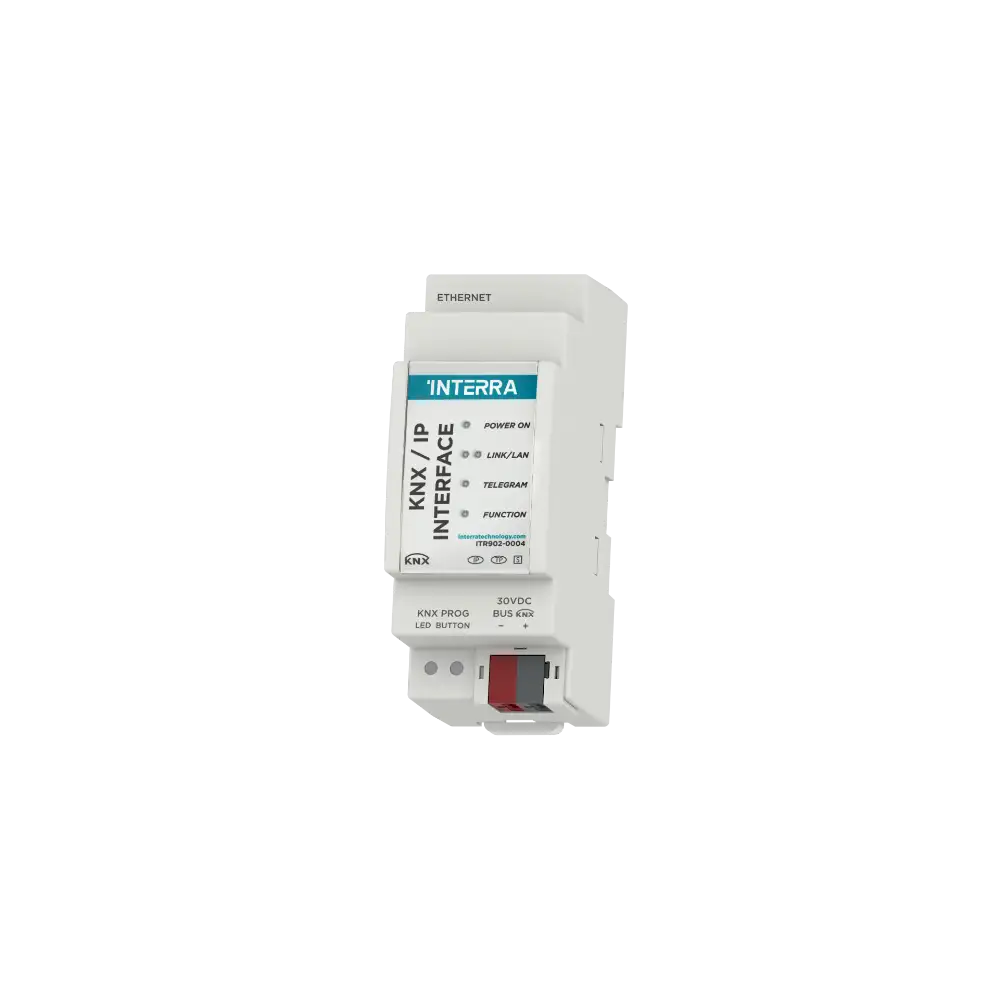

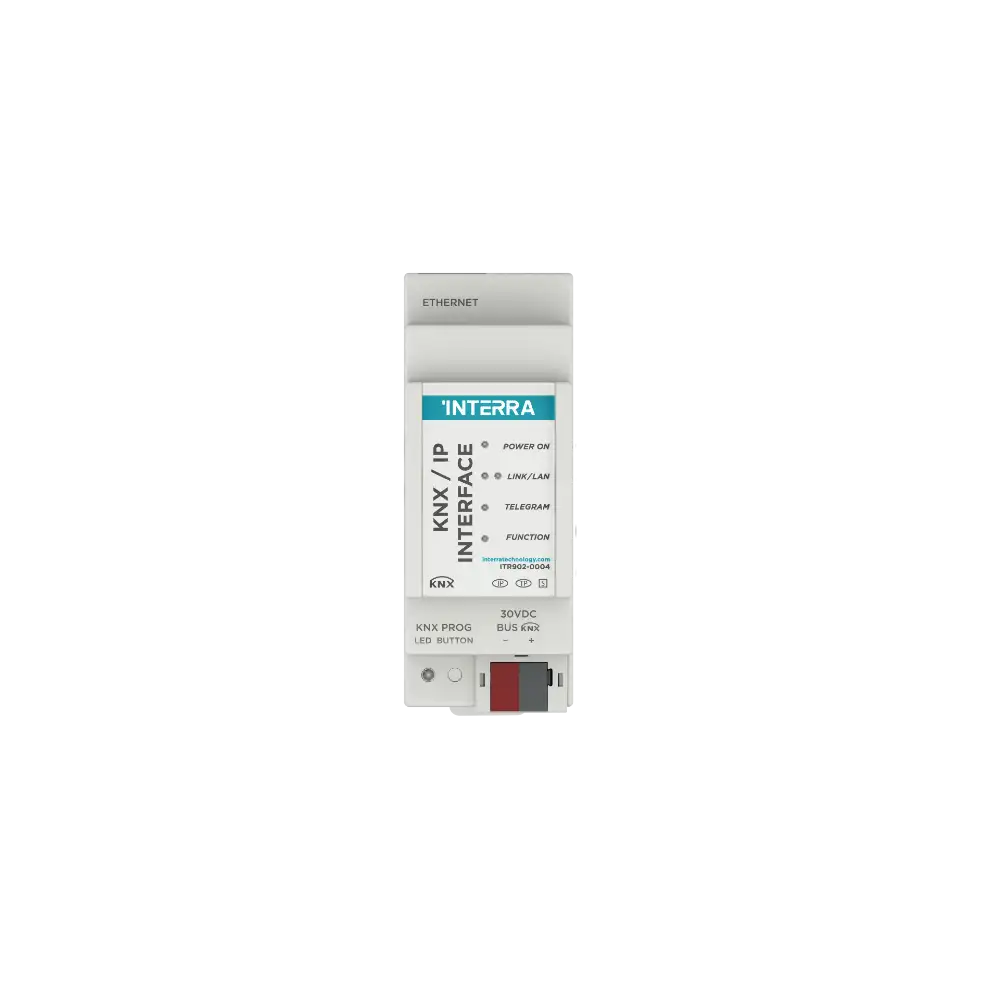

Общие характеристики и изображения приведены по материалам INTERRA для ITR902-0004. ITS902-0004 — версия с KNX Secure. На странице производителя указано 5 соединений Tunneling, в техническом описании DS2404240161CEN — до 6; при проектировании уточняйте возможности конкретной версии.
Файлы и документация
Документы и BIM-модель опубликованы производителем для ITR902-0004. Отдельные документы для версии Secure здесь не представлены.
