Групповое управление карнизами, утренние и вечерние сцены.
INTERRA · СОЛНЦЕЗАЩИТА KNX
Свет снаружи. Комфорт внутри.

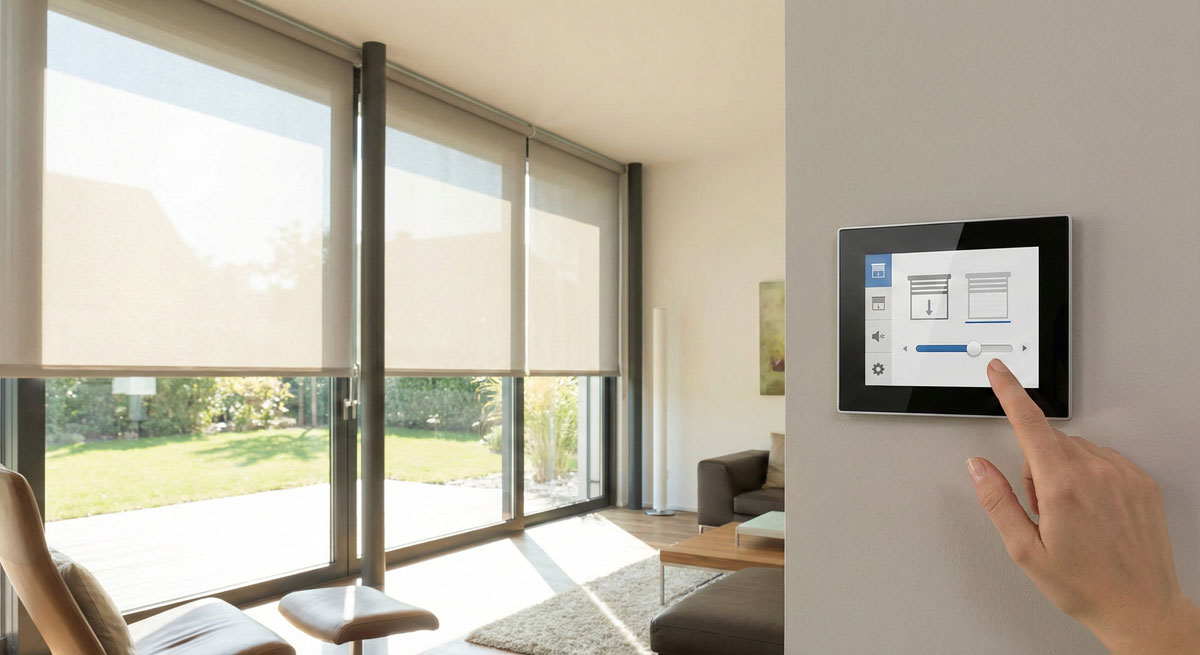

Управление шторами и жалюзи KNX связывает движение приводов с освещением, климатом и сценами помещения. Открывайте пространство утром, защищайте его от яркого солнца и закрывайте вечером одним действием.
ПОД ЗАДАЧУ ОКНА
Разные механизмы — общая логика KNX.
Раздвижные шторы движутся по карнизу, рулонные поднимают полотно, жалюзи дополнительно меняют угол ламелей. Роллеты и маркизы требуют собственной защитной логики. Тип привода выбирается вместе с механикой системы.
Свет без бликов
Положение полотна и угол ламелей регулируют дневной свет в комнате.
Защита по условиям
Для маркиз и наружных жалюзи учитывают ветер, осадки и инструкции изготовителя.
СХЕМА INTERRA
Панель, датчики и приводы в одной системе.
Схема из материала KNX Shop переработана: управление и погодные сигналы идут по KNX, а актуатор управляет совместимыми двигателями. Силовое питание двигателей отделено от шины управления.
Мотор + актуатор INTERRA
Панель / датчики → KNX → актуатор → двигатель. Согласуются напряжение, способ управления, нагрузка и блокировка противоположных направлений. Для стандартного реверсивного привода нужны согласованные выходы «вверх / вниз».
Мотор с готовым KNX-модулем
Некоторые производители, например SIXINSMART, выпускают двигатели со встроенным KNX-интерфейсом. Такой привод подключается к KNX непосредственно, без отдельного релейного актуатора для управления движением. Силовое питание ему по-прежнему требуется.
ETS-приложение, обратную связь, проценты положения и KNX Secure проверяют для конкретной модели: наличие KNX нельзя определять только по слову «smart».
Сценарии для дома, офиса и гостиницы.
Утро и вечер без обхода комнат
Шторы открываются по расписанию; вечером закрываются вместе со световой сценой. «Кино» объединяет солнцезащиту и освещение.
Меньше бликов на экранах
Жалюзи реагируют на яркий свет, сохраняя полезное дневное освещение. Переговорная получает отдельную сцену презентации.
Комфорт одним нажатием
Гость управляет шторами с панели у кровати; сцена отдыха может согласовать шторы, свет и климат номера.
ИНТЕРАКТИВНЫЙ ПРИМЕР
Выберите сцену. Посмотрите движение.
Схематическая демонстрация показывает положение штор и жалюзи. Здесь 0% означает полностью открытое полотно, 100% — закрытое; обозначения реального оборудования могут отличаться.
ШТОРЫ
ЖАЛЮЗИ
Процент может быть расчётным по времени хода, а не показанием датчика. В проекте настраивают времена движения, остановку, калибровку и приоритет ручной команды.
ПЕРЕД ЗАКАЗОМ И МОНТАЖОМ
Сначала — профессиональный замер на объекте.
Специалист должен снять размеры и оценить место установки. По этим данным подбирают моторизованный карниз, рулонную систему или жалюзи, привод и способ подключения к KNX. Выбор только по ширине окна недостаточен.
- Измерить и проверить крепление
Ширина и высота, ниша, ход полотна, препятствия, основание и доступ для обслуживания.
- Подобрать механику и двигатель
Масса и тип ткани, длина карниза, диаметр вала, момент, скорость и уровень шума.
- Согласовать управление
Питание, кабели, интерфейс двигателя, число каналов, ETS-функции и датчики.
- Настроить и принять систему
Конечные положения, направления, задержки реверса, сцены, защитные приоритеты и испытания.
ОБОРУДОВАНИЕ INTERRA
От комнаты до распределительного щита.
ITS525-0204 · Switch / Shutter Actuator Secure
Четыре выходных канала. Для управления одним приводом жалюзи объединяют два последовательных выхода: это до двух пар управления, а не четыре независимых двигателя. Настройка выполняется в ETS, предусмотрены ручные кнопки.
Карточка актуатора INTERRAПанели, выключатели и датчики
Управление шторами включается в проект вместе с панелями и выключателями INTERRA. Датчики освещённости и погодные устройства выбирают по необходимым сигналам и месту установки.
Вопросы перед проектированием.
Любой мотор можно подключить к актуатору?
Нет. Проверяют напряжение и интерфейс: реверсивный привод, сухие контакты, встроенная электроника или KNX. Приводы постоянного тока и системы с собственным протоколом могут потребовать другого решения.
Можно ли параллельно подключить несколько двигателей?
Только если это разрешено изготовителем и предусмотрено схемой, нагрузками и развязкой. Число выходов не равно автоматически числу допустимых приводов.
Что делать при сильном ветре?
Для наружной солнцезащиты задают защитное положение по инструкции изготовителя. Для маркизы обычно это втягивание; для других систем оно может отличаться. Защита должна иметь приоритет над обычной сценой.
Работает ли управление со смартфона?
Да, если выбранная панель или сервер INTERRA и настройки проекта обеспечивают соответствующий доступ. Сам актуатор не создаёт мобильное приложение или интернет-подключение.
Почему важен замер специалистом?
Ошибки в длине, креплении, массе полотна или мощности привода влияют на движение и срок службы. На объекте проверяют также питание, трассы и доступность обслуживания.
INTERRA РОССИЯ
Подберём управление под вашу солнцезащиту.
Начнём с замера, характеристик приводов и сценариев для каждого помещения.
Обсудить проектИсточники и документация
Схема и принципы применения адаптированы по материалу KNX Shop. Встроенные KNX-приводы: SIXINSMART. Характеристики актуатора: INTERRA. Сторонние двигатели приведены как варианты интеграции, а не как продукция INTERRA.
