INTERRA · ЦИФРОВОЕ УПРАВЛЕНИЕ СВЕТОМ
Каждый светильник.
Каждая сцена.
DALI / DALI-2.
От одного помещения до целого здания: адресуемое освещение, плавная регулировка яркости и обратная связь. С KNX свет становится частью общей автоматизации INTERRA.
До 64 устройств на канал16 групп16 сцен
ПОНЯТНО О ТЕХНОЛОГИИ
Что такое DALI
и что меняет DALI-2?
DALI — Digital Addressable Lighting Interface, цифровой интерфейс управления освещением на основе IEC 62386. Драйвер получает свой адрес: светильники можно объединять в группы и менять сцены программно, без переразводки управляющих проводов.
Комфорт
Яркость, плавные переходы и цвет с совместимыми драйверами.
Обратная связь
Система получает статусы и сведения о неисправностях освещения.
Две жилы
Данные и питание интерфейсов передаются по одной паре проводов.
Что сравниваемDALI · первая версияDALI-2
ОсноваЦифровое адресуемое управление светом.Развитие IEC 62386 с уточнёнными требованиями и испытаниями.
Подтверждение соответствияРегистрация на основе заявления производителя.Сертификация с проверкой результатов испытаний DALI Alliance.
Устройства управленияИсходный акцент — исполнительные устройства, например драйверы.Стандартизованы также контроллеры, кнопки и датчики.
Совместимость в проектеПроверяется по функциям и документации конкретных изделий.Более полная проверка взаимодействия устройств; сертификат проверяют по модели.
Уровень DALI-2 не означает автоматически поддержку изменения цвета. DT6 относится к LED-драйверам; DT8 — к управлению цветом. Tunable White, RGB и RGBW требуют совместимого драйвера и соответствующего типа светильника.
KNX + DALI
Один сценарий.
Две задачи.
KNX объединяет свет, климат, шторы и другие функции здания. DALI адресно управляет освещением. Шлюз INTERRA связывает эти две системы.
- Команда в KNX. Кнопка, сенсорная панель или датчик запускает действие: например, «Переговорная — презентация».
- Шлюз KNX–DALI. Серия ITR832-00X1 / 00X2 переводит команду в управление DALI: яркость, группа или сцена.
- Драйвер и светильник. Драйвер изменяет свет по команде. Его адрес и группа задаются при вводе системы в эксплуатацию.
- Обратная связь. Шлюз передаёт в KNX информацию об освещении; поддерживаются тесты совместимых автономных аварийных устройств.
ОТ АРХИТЕКТУРЫ К ПОДКЛЮЧЕНИЮ
Как соединяются
устройства.
Первый пример адаптирован по схеме из брошюры INTERRA KNX / DALI Gateway. Второй показывает локальную систему с контроллером DALI-2 Master, датчиком и обычными кнопками через бинарный вход.
KNX-кнопка / датчик → шлюз INTERRA → линия DALI → драйвер → светильник. На двухканальном шлюзе — две независимые линии до 64 устройств каждая.
Кнопки и датчики этого примера подключены к KNX. Источник KNX питает шину KNX; встроенный источник шлюза питает интерфейсы DALI. Ethernet показан для моделей ITR832-0001 / 0002. Подключение и ввод в эксплуатацию выполняются по руководству конкретного изделия.
Датчик / кнопка → событие DALI-2 → контроллер Master → команда драйверу. Все устройства связаны общей линией DALI-2.
ITR832-1001 / 1002 — отдельные контроллеры DALI-2 с Ethernet и USB. У них нет прямого разъёма KNX TP. Число устройств управления проверяют по паспорту и бюджету тока: DS2605080101D указывает до 20 на канал. Общий предел протокола не заменяет предел конкретного контроллера.
KNX TPDALI / DALI-2Силовое питаниеСеть / настройка
Это примеры архитектуры, а не монтажные чертежи объекта. Драйвер питает светодиоды отдельно от DALI-шины. На схеме показан обмен между узлами; контакты, защиту и электропроводку определяет рабочий проект.
ОБОРУДОВАНИЕ INTERRA
Соберите свою
систему освещения.
Шлюзы, контроллеры, датчики, входные модули и драйверы решают разные задачи. Откройте список исполнений, чтобы перейти к конкретному артикулу.
Групп оборудования: 7

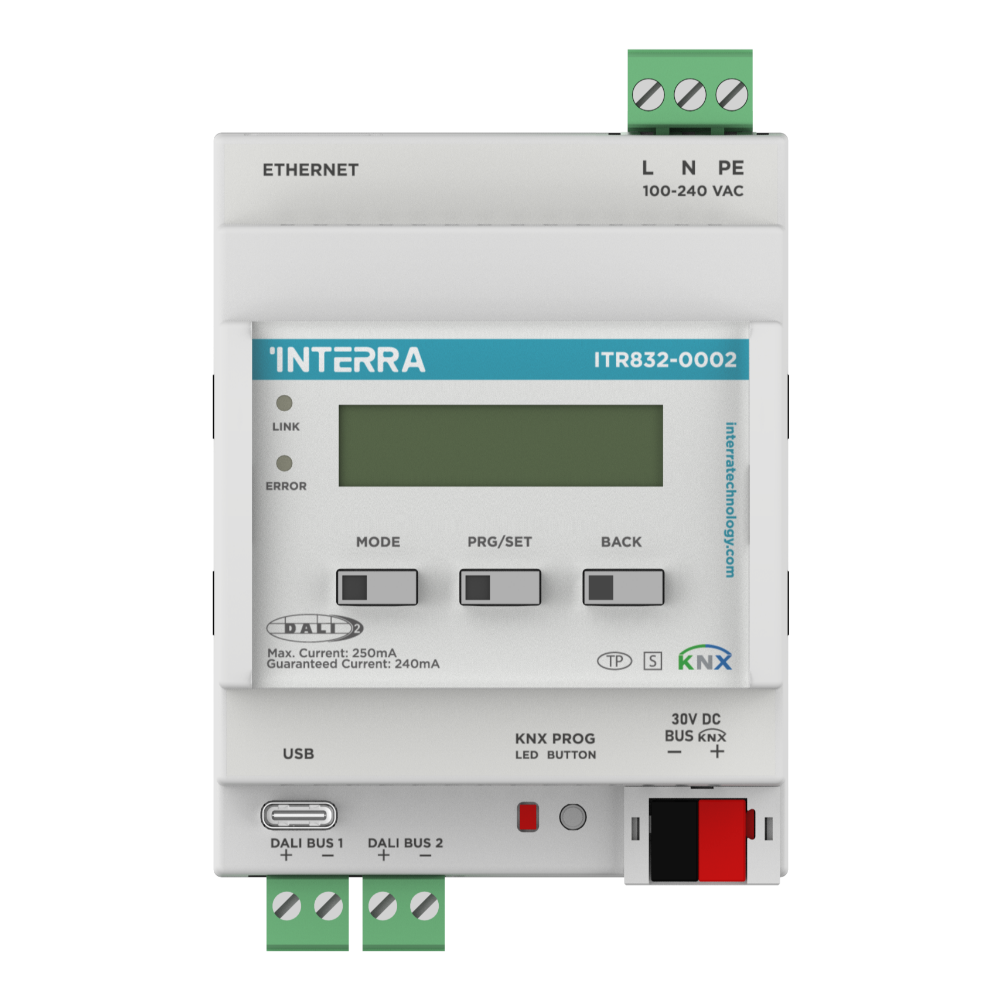

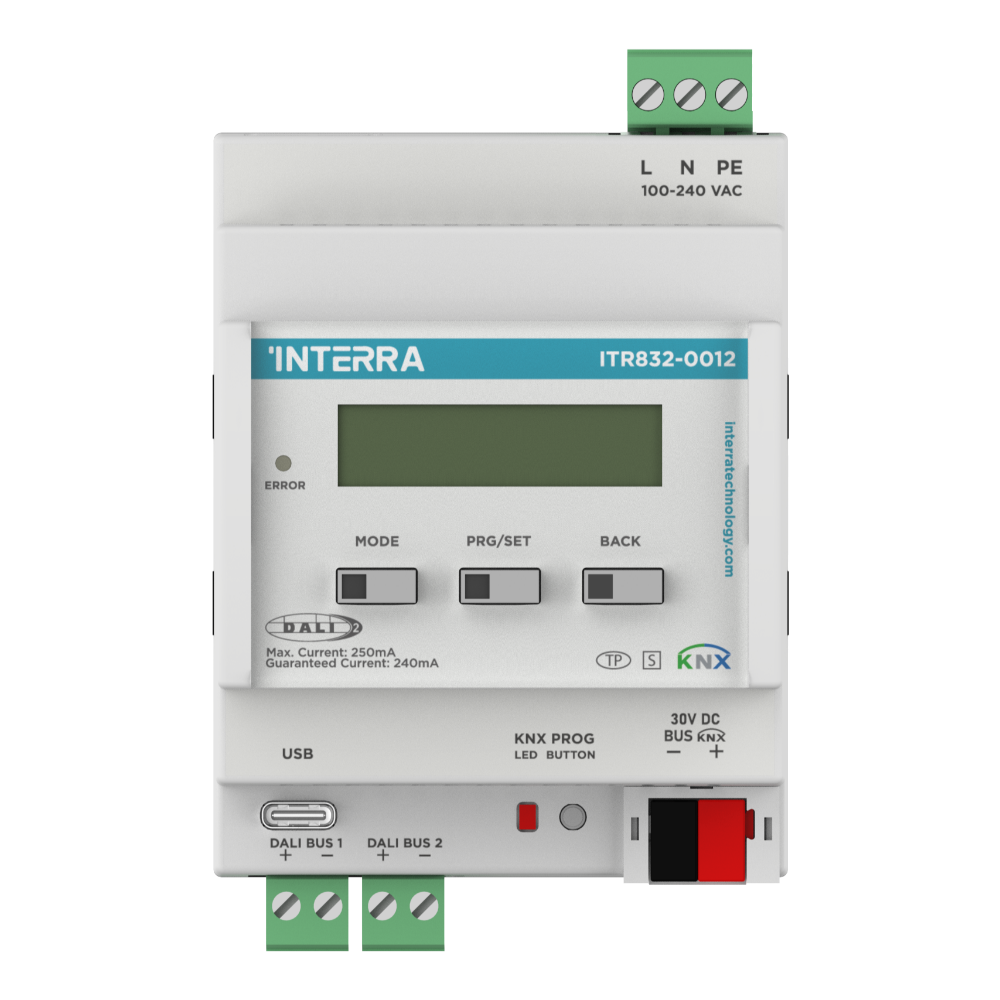

Шлюзы
KNX–DALI Gateway
Объединяют освещение DALI с KNX. Управление яркостью, группами и сценами; обратная связь и тесты аварийного освещения.
Артикулы и исполнения
Карточки изделий в каталоге INTERRA-R

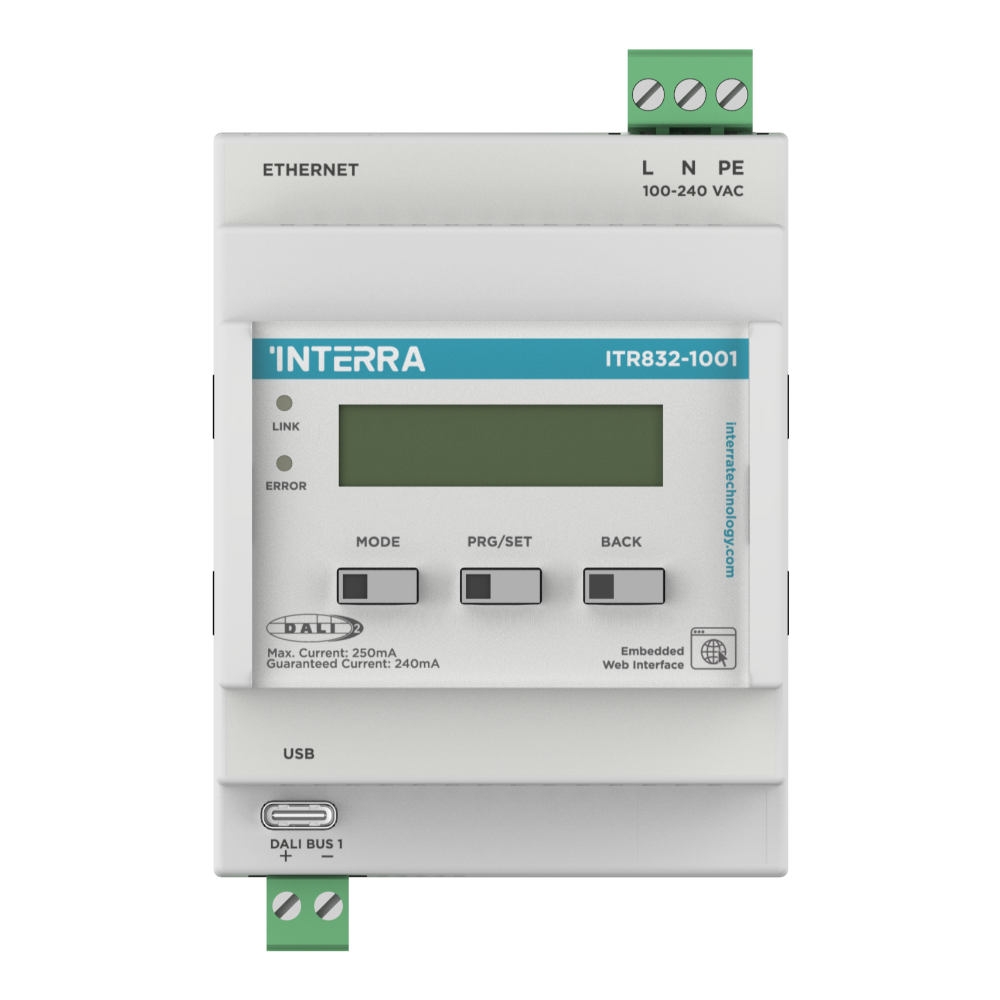

Контроллеры
DALI-2 Multi Master
Контроллеры приложений для датчиков, кнопок и драйверов DALI-2. Встроенное питание шины, сеть Ethernet и средства настройки.
Артикулы и исполнения
Карточки изделий в каталоге INTERRA-R
Входы
Бинарные входы DALI-2
Подключают обычные кнопки и сухие контакты к DALI-2. Модули питаются от шины и передают события контроллеру.
Артикулы и исполнения
Карточки изделий в каталоге INTERRA-R

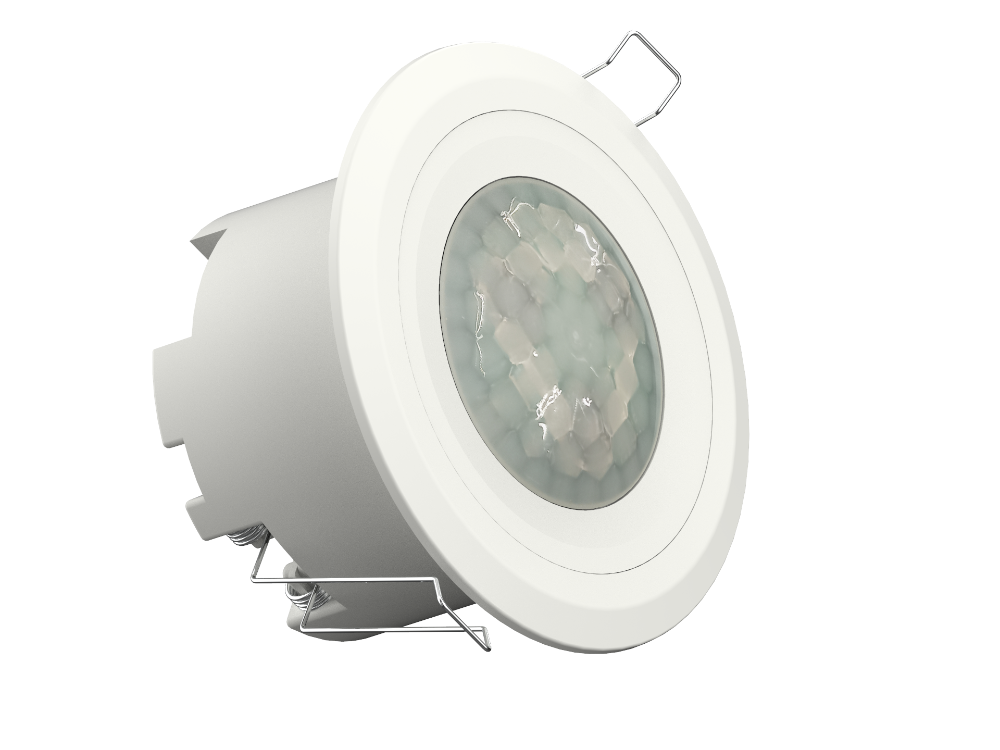

Датчики
Присутствие и движение
Mid-Range и Wide-Range — для присутствия; High-Bay — для движения в пространствах с высокими потолками. Исполнения в белом и чёрном цвете.
Артикулы и исполнения
Карточки изделий в каталоге INTERRA-R
- ITR415-1001 ↗Mid-Range · белый
- ITR415-1101 ↗Mid-Range · чёрный
- ITR415-1002 ↗Mid-Range+ · белый
- ITR415-1102 ↗Mid-Range+ · чёрный
- ITR415-1003 ↗Wide-Range · белый
- ITR415-1103 ↗Wide-Range · чёрный
- ITR415-1004 ↗High-Bay · белый
- ITR415-1104 ↗High-Bay · чёрный
- ITR415-1005 ↗High-Bay+ · белый
- ITR415-1105 ↗High-Bay+ · чёрный

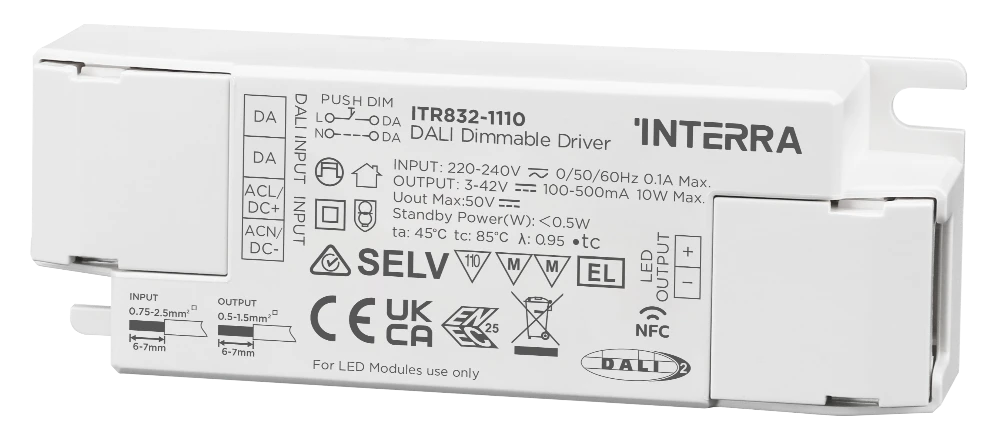

Драйверы
LED-драйверы DALI-2
DT6: управление яркостью. Стабилизация тока CC или напряжения CV подбирается по светильнику. Для CC-моделей предусмотрено программирование NFC.
Артикулы и исполнения
Актуальные артикулы на сайте производителя · внешние карточки
- ITR832-1110 ↗DT6 · 10 Вт · CC 100–500 мА
- ITR832-1111 ↗DT6 · 12 Вт · CC 100–700 мА
- ITR832-1112 ↗DT6 · 25 Вт · CC 250–700 мА
- ITR832-1113 ↗DT6 · 36 Вт · CC 350–1050 мА
- ITR832-1114 ↗DT6 · 45 Вт · CC 500–1400 мА
- ITR832-1115 ↗DT6 · 65 Вт · CC 500–1500 мА
- ITR832-1120 ↗DT6 · 75 Вт · CV 24 В DC
- ITR832-1121 ↗DT6 · 150 Вт · CV 24 В DC
Драйверы
Драйверы в каталоге INTERRA-R
Сохранённые в каталоге исполнения DT6 и DT8. Характеристики, мощность и тип выхода проверяются по выбранному артикулу; DT8 позволяет управлять цветом при подходящем исполнении.
Артикулы и исполнения
Карточки изделий в каталоге INTERRA-R
- ITR832-1102 ↗DT6 · 10 Вт · 100–500 мА
- ITR832-1103 ↗DT6 · 12 Вт · 100–700 мА
- ITR832-1106 ↗DT6 · 45 Вт · 500–1400 мА
- ITR832-1107 ↗DT6 · 65 Вт · 500–1500 мА
- ITR832-1108 ↗DT6 · 40 Вт · 500–1050 мА
- ITR832-1109 ↗DT6 · 80 Вт · 1000–2000 мА
- ITR832-1132 ↗DT8 · 25 Вт · 250–700 мА
- ITR832-1133 ↗DT8 · 60 Вт · 900–1700 мА
Выключатели
Настенные кнопки DALI-2
Серия DALI-2 Wall Switch с 2, 4 или 8 кнопками. Полный код заказа зависит от исполнения изделия.
Артикулы и исполнения
Серия производителя · код ITR340-XXXX указан как обозначение семейства
Совпадений нет. Измените запрос или нажмите «Сбросить».
СВЕТ, КОТОРЫЙ ПОДСТРАИВАЕТСЯ
Примеры для
разных пространств.
Офис
Датчик присутствия включает рабочую зону. При доступном измерении освещённости контроллер регулирует искусственный свет. KNX-сцена «Презентация» приглушает выбранные группы.
Офисные решения INTERRA ↗Квартира и дом
Сцены «Ужин», «Кино» и «Ночь» задают разную яркость в каждой зоне. Драйверы DT8 Tunable White позволяют менять белый свет, если это поддерживает светильник.
Жилые пространства ↗Гостиница
Сцена «Добро пожаловать» включает комфортный свет. Управление номером и общими зонами объединяется с KNX; совместимое аварийное освещение контролируется через шлюз.
Решения для гостиниц ↗Логика, пороги освещённости и состав сцен настраиваются под проект. Светильники, датчики и драйверы выбираются по требуемым функциям и совместимости.
ДОКУМЕНТЫ ДЛЯ ПРОЕКТА
От схемы к
технической документации.
KNX / DALI Gateway Series ↓Оригинальная брошюра · PDF · EN · 5 страницВОПРОСЫ О ПРОЕКТИРОВАНИИ
DALI, DALI-2 и KNX:
частые вопросы.
Чем DALI отличается от KNX?
DALI предназначен для управления освещением. KNX объединяет разные инженерные функции здания. Шлюз KNX–DALI позволяет запускать световые сцены из KNX-панели или кнопки и получать сведения об освещении.
Для DALI-2 обязательно нужен KNX?
Нет. Система может работать с контроллером приложений DALI-2, датчиками, кнопками и драйверами. Для непосредственного соединения с KNX нужна соответствующая функция шлюза. Ethernet у DALI Master сам по себе не является интерфейсом KNX TP.
Сколько светильников подключается к INTERRA Gateway?
На канал — до 64 адресуемых исполнительных устройств DALI, 16 групп и 16 сцен. В двухканальных моделях — до 2 × 64. Количество физических светильников зависит от числа и адресов используемых драйверов.
Можно ли подключить DALI-2 датчики прямо к любому KNX–DALI шлюзу?
Поддержку устройств ввода DALI-2 проверяют по конкретной модели и версии ПО. Наличие DALI-выхода не гарантирует обработку всех датчиков. В примере KNX кнопки и датчики работают на стороне KNX, а во втором примере их обслуживает DALI-2 Master.
DALI-шина питает светильники?
Нет. Шина питает интерфейсы связи и передаёт команды. Драйверы и источники света имеют отдельное силовое питание. Его напряжение и схема зависят от изделия.
Все драйверы DALI меняют цвет?
Нет. DT6 LED-драйвер управляет яркостью. Для Tunable White или RGB используют подходящий драйвер DT8 и совместимый светильник. Тип выхода CC или CV также должен соответствовать нагрузке.
