Ресурсы
- До 10 000 точек данных
- 10 цифровых + 2 аналоговых входа
- 12 выходов — на схеме исполнения ITR891-0111
- Quad-Core Cortex-A53 · 2 ГБ RAM · 8 ГБ eMMC

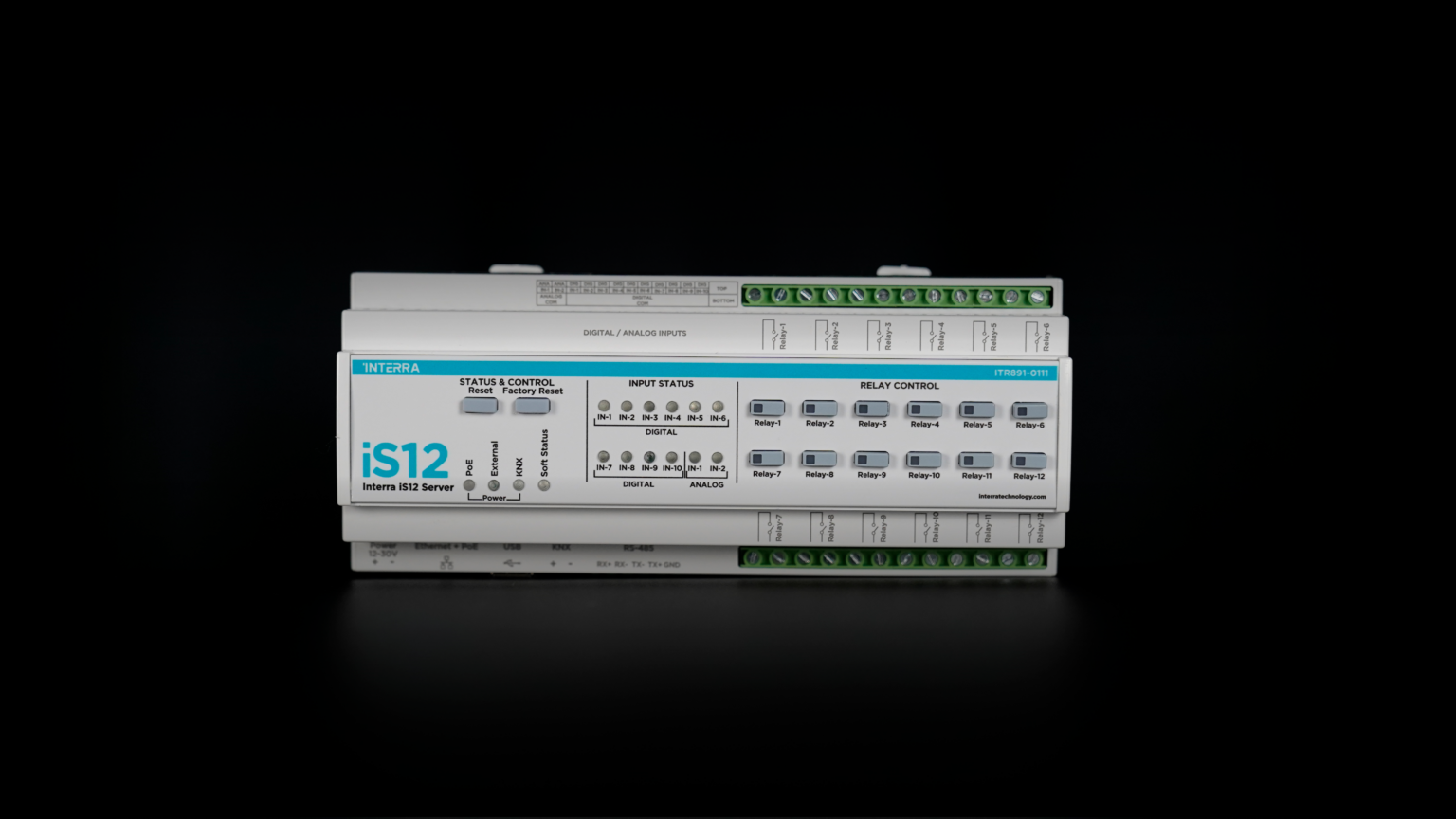

INTERRA / iS12 MASTER CONTROL
iS12.
Возможности управления.
Логика, мониторинг и интеграция инженерных систем в одном контроллере.
Логика и интерфейсы.
Редактор узлов Drag & Drop создаёт потоки и панели управления. Веб-интерфейс и приложения Android / iOS обеспечивают доступ к мониторингу и управлению.
Монтаж и подключение
- Внешнее питание 12–30 В DC
- 212 × 90 × 59 мм · DIN-рейка 35 мм
- 2 × USB 2.0 · Ethernet
- PoE, KNX TP и RS485 — по исполнению
IP-интеграции: KNX, Modbus, DALI, BACnet, MQTT, IFTTT; на схемах также показаны WebSockets, REST API и обмен с HMS / PMS.
Возможности серии не означают наличие всех физических интерфейсов у каждого артикула. Коннекторы, версии ПО, лицензии и совместимость оборудования проверяются для проекта. DALI подключается через соответствующее внешнее устройство / шлюз; наличие Ethernet не заменяет линию DALI.
Три схемы производителя.
Нажмите на схему, чтобы рассмотреть её в полном размере. Оригинальные подписи сохранены; пояснения ниже — на русском.

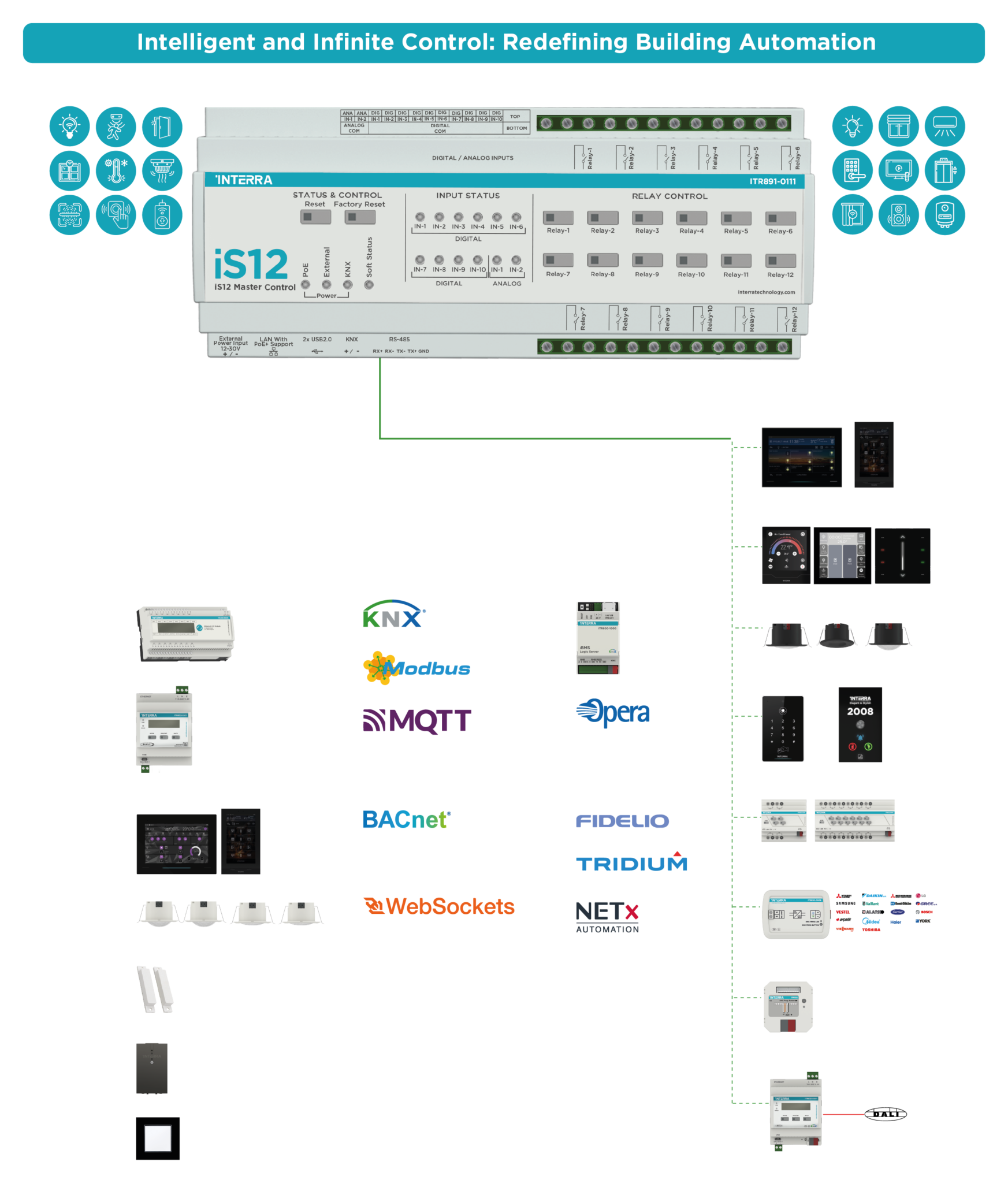

1. KNX, IP и гостиничные системы
Как читать схему
- Верх: контроллер принимает сигналы через 10 цифровых и 2 аналоговых входа; справа показаны 12 управляемых выходов.
- Зелёная ветвь KNX TP: панели, кнопки, датчики, DND, комбинированные актуаторы, шлюз кондиционера, бинарные входы и KNX–DALI.
- Ветвь TCP/IP: Ethernet I/O, DALI Master, панели, датчики, магнитные контакты, детектор протечки и кнопка.
- Середина: KNX, Modbus, MQTT, DALI, BACnet, IFTTT, WebSockets и REST API связывают разные подсистемы.
- Справа: HMS, Opera, OnQ, Fidelio, Tridium, NETx и сторонние замки показаны как примеры интеграций.
Пример для отеля: событие входа → проверка присутствия → сцена света и климата → передача согласованного статуса в гостиничное ПО.

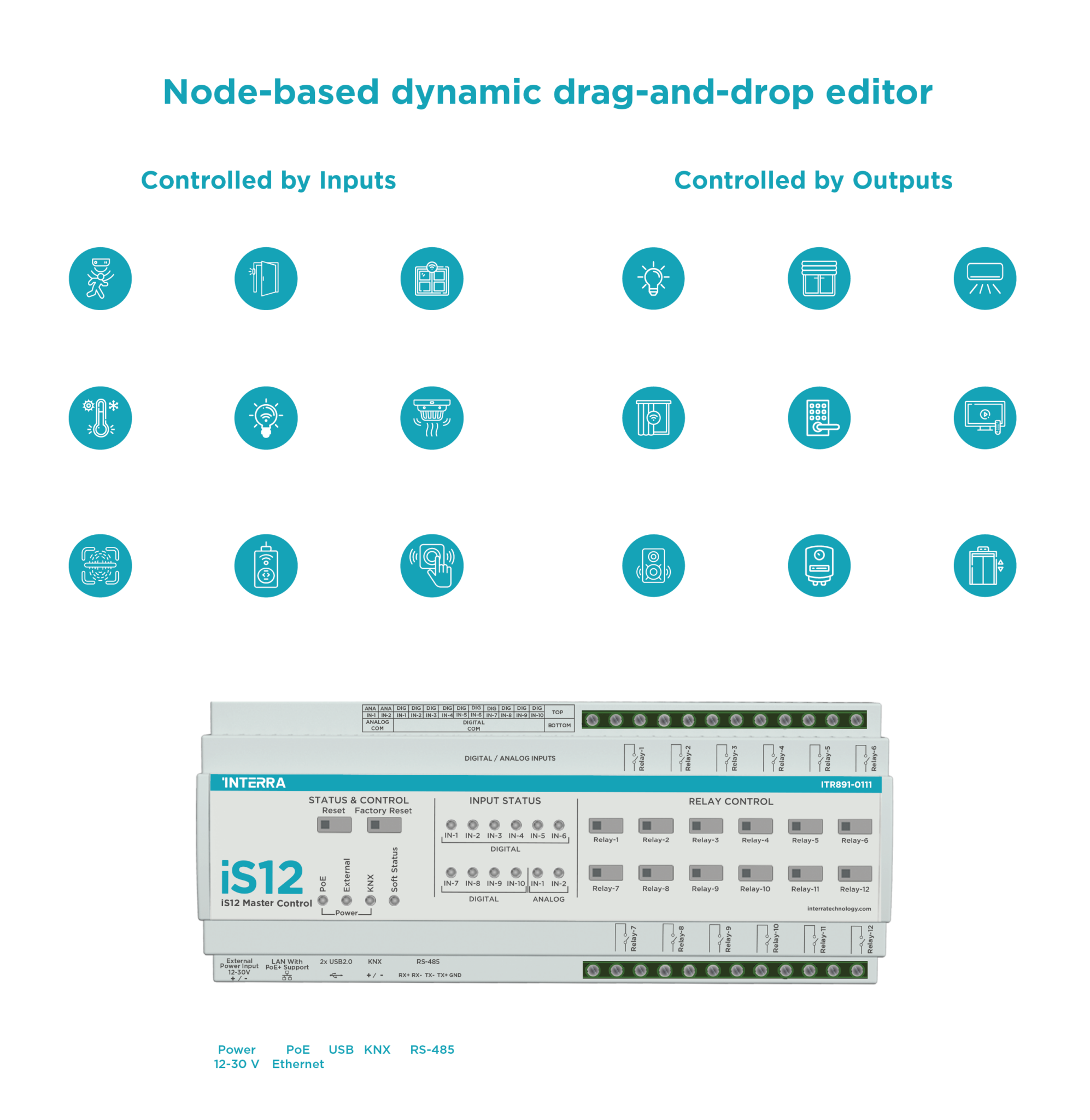

2. Входы → логика → управление
Сигнал → правило → действие
- Слева: события движения, двери, окна, температуры, освещённости, дыма, биометрического считывателя, DND/MUR и звонка.
- В центре: редактор узлов связывает события с условиями, задержками и командами.
- Справа: свет, жалюзи, климат, шторы, замки, Smart TV, аудио, комбинированные системы и лифт.
- Снизу: питание 12–30 В, Ethernet/PoE, USB, KNX и RS485 — физические подключения по комплектации.
Пример: окно открыто → задержка → климат переходит в согласованный режим; окно закрыто → восстановление настройки. Датчики и исполнительные устройства подключают подходящим способом; значок на схеме не означает прямое подключение любого устройства к клемме.

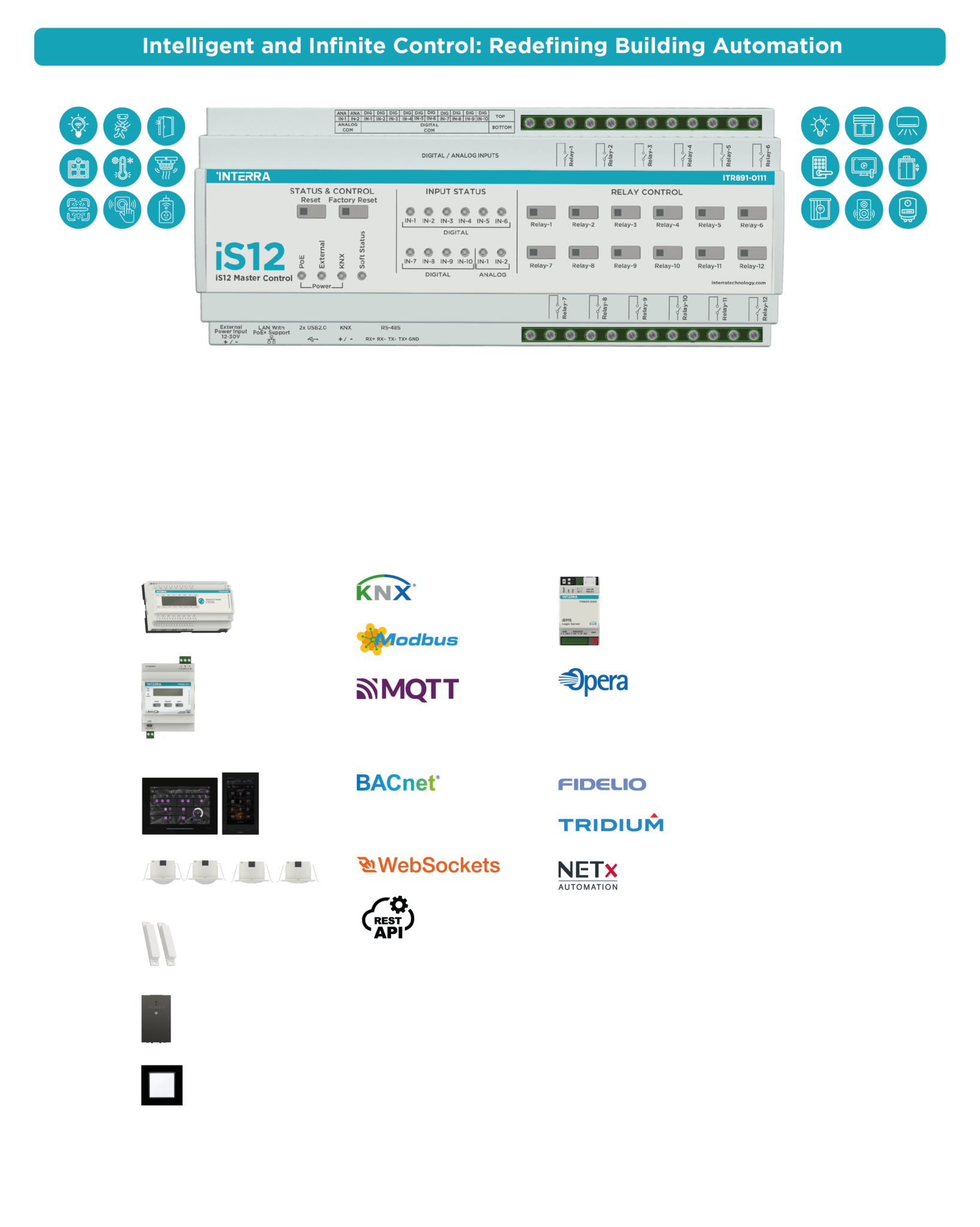

3. IP-интеграции и расширение
iS12 → TCP/IPЛогика · команды · состояния
IP-устройстваEthernet I/O · DALI Master · панели
ИнтерфейсыKNX/IP · Modbus · MQTT · DALI/IP
BACnet · IFTTT · WebSockets · REST API
BACnet · IFTTT · WebSockets · REST API
HMS / PMS / замкиПроверенный коннектор и версия ПО
Расширение через IP
Эта схема выделяет TCP/IP-ветвь без отдельной линии KNX TP, показанной на первой иллюстрации.
- IP-устройства: Ethernet I/O и DALI Master связывают контроллер с внешними входами/выходами и освещением. Панели, датчики, контакты и протечка входят в согласованную архитектуру.
- Программные интерфейсы: обмен командами и состояниями через поддерживаемые узлы и протоколы.
- Гостиничное ПО: события размещения и сервисные статусы — через проверенный коннектор.
Пример: Check-in из PMS → подготовка номера; команда с панели → DALI Master → выбранная световая группа. Наличие логотипа не гарантирует совместимость любой версии ПО и не заменяет настройку интеграции.
Схемы показывают функциональные возможности серии и примеры интеграций; это не электрические схемы подключения. Противопожарные, лифтовые и охранные функции согласуют с профильными системами.
Артикулы iS12.
ITR891-0010
KNX
Характеристики и документы ↗ITR891-0100PoE
Характеристики и документы ↗ITR891-0110PoE + KNX
Характеристики и документы ↗ITR891-0111PoE + KNX + Modbus RS485

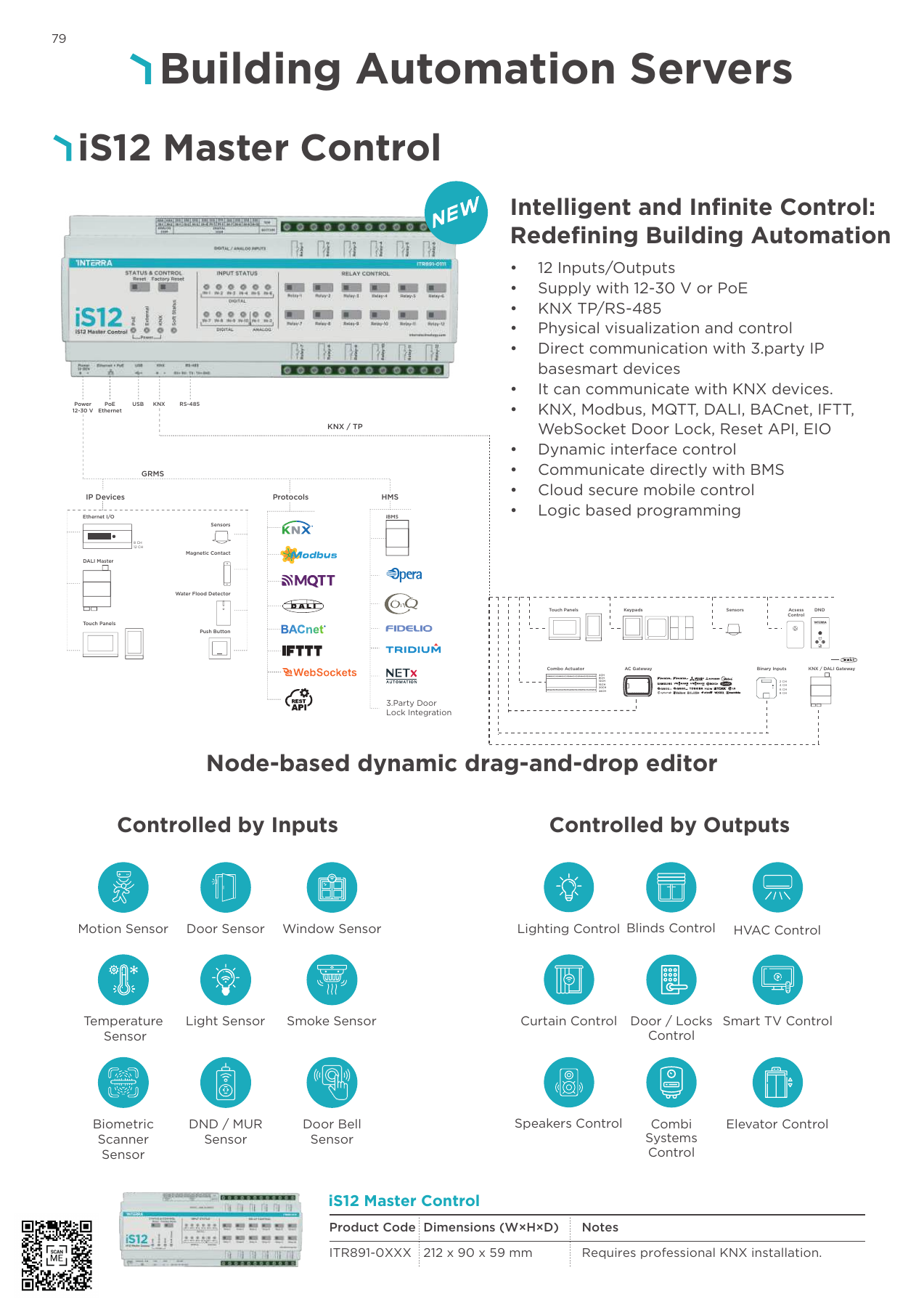

Характеристики и документы ↗Каталог INTERRA — схема на стр. 79 ↗
