INTERRA РОССИЯ / HOTEL GRMS SOLUTIONS
Каждый номер.
Под вашим контролем.
Свет, климат, шторы и сервис объединены в систему управления гостиничными номерами. Комфорт для гостя. Понятная работа для персонала.
KNX / EIO / IPНомер → этаж → отельiS12 Master Controller
01 / ПРОСТРАНСТВО ГОСТЯ
Одна комната.
Все функции рядом.

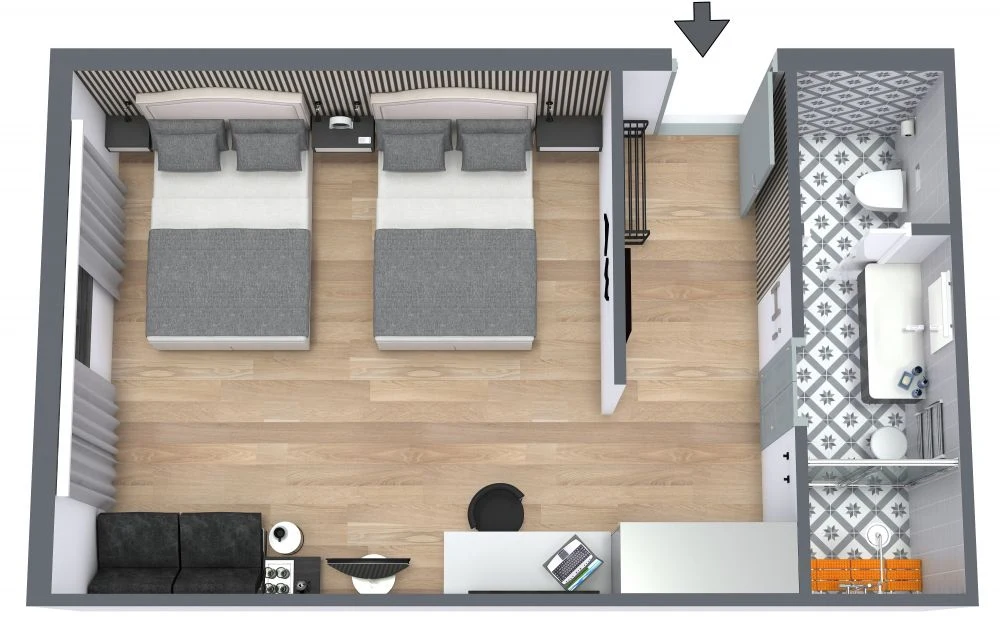

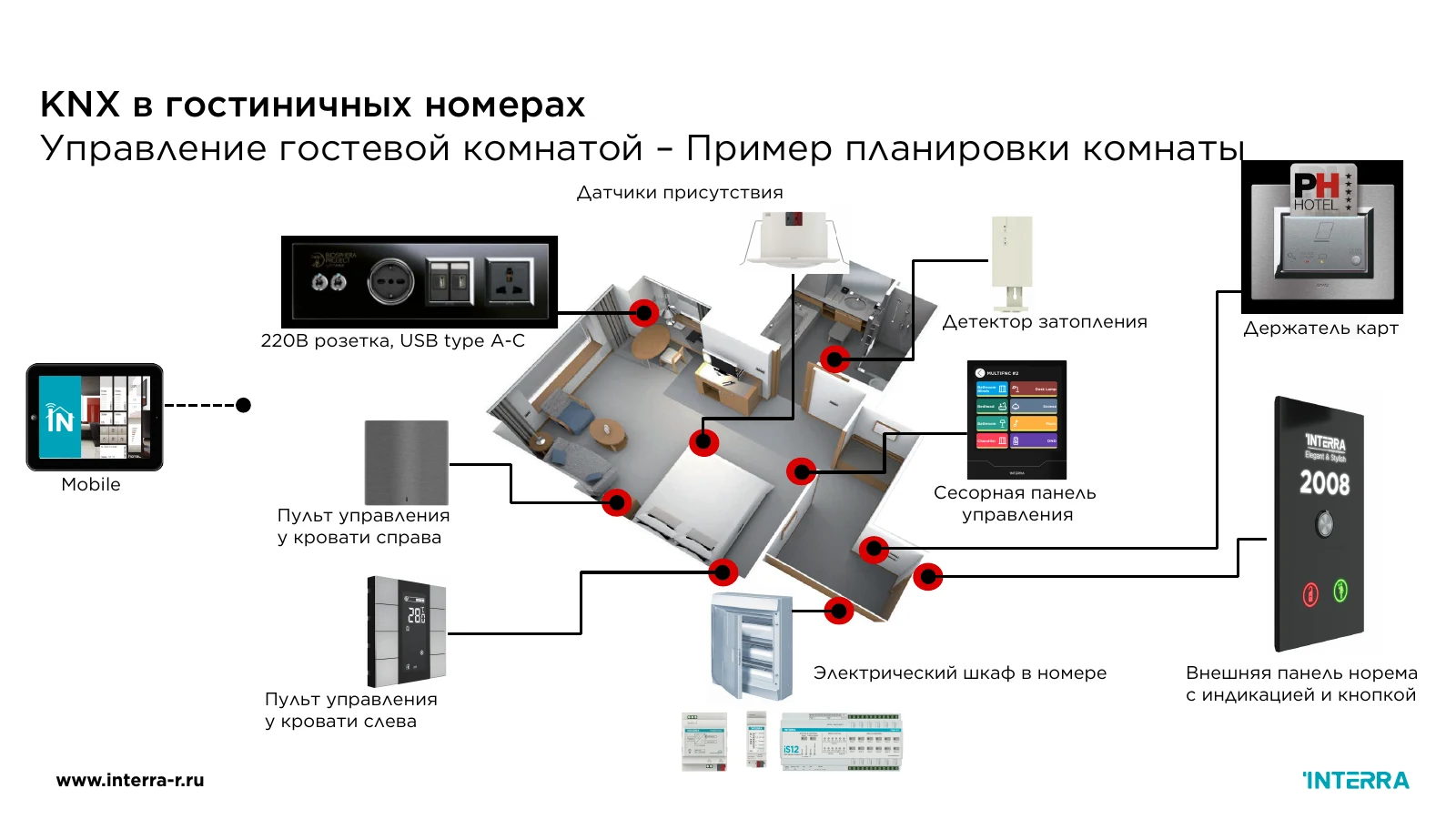

Выберите точку на плане. Посмотрите, как устройства объединяют привычные действия гостя с автоматизацией номера.
Атмосфера одним касанием
Включение, диммирование и сцены. KNX и DALI связывают нужные группы света с панелью и логикой номера.
Температура для гостя
Управление фанкойлом или совместимой системой кондиционирования. Состояние окна и присутствие участвуют в согласованном алгоритме.
Свет и приватность
Открытие, закрытие и положение моторизованных штор. Сцены гостя и расписания согласуют с интерьером.
Сервис без лишних звонков
«Не беспокоить» и «Убрать номер» отображаются у входа и передаются в систему обслуживания при настроенной интеграции.
02 / ДЕНЬ В ОТЕЛЕ
Система меняется
вместе с гостем.
Нажмите на сценарий, чтобы увидеть пример реакции номера. Это демонстрация логики, а не подключение к реальному оборудованию.
PMS / ВХОД
Добро пожаловать
Разрешённое событие заселения или входа запускает приветственный свет и комфортную температуру. Номер готов к приезду гостя.
- Освещение
- Приветственная сцена
- Климат
- Комфортный режим
- Шторы / сервис
- Положение по сцене
Переход в режим отсутствия учитывает дверь, присутствие и заданную задержку. На пилотном номере проверяют обнаружение спящего гостя и перечень нагрузок, которые должны сохранять питание.
03 / ДВА ПОДХОДА К НОМЕРУ
KNX или EIO.
Единая логика отеля.
В приложенных презентациях INTERRA представлены оба варианта. Архитектуру выбирают по нагрузкам, интерфейсам и требованиям проекта.
Номер на KNX
Панели, датчики и актуаторы объединяются шиной KNX TP. Верхний уровень подключается через iS12 с KNX либо KNX IP Router.
Панели + датчикиKNX TPАктуаторы + AC-шлюзыiS12 / IP RouterIP-сеть отеля
Подобрать оборудование KNX ↗Номер на iS12 + EIO
Входы, выходы и модули расширения формируют локальное управление номером. Контроллер iS12 связывает его с IP-сетью и гостиничной системой.
Кнопки + контакты + датчикиВходы / EIOiS12 + модули расширенияTCP/IPIP-сеть отеля
Контроллеры и серверы ↗

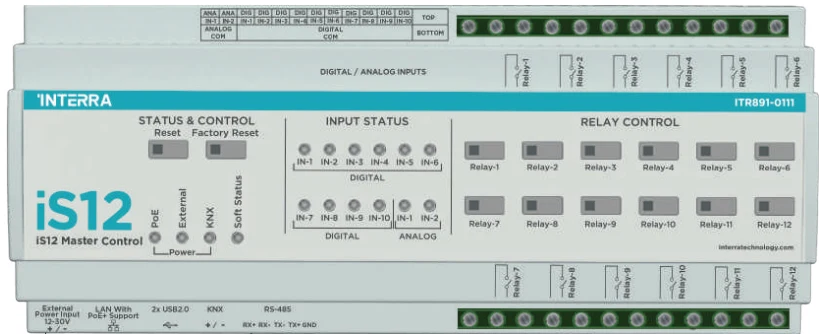

Нажмите, чтобы узнать возможности iS12MASTER CONTROLLER
iS12. Центр управления номером.
12 выходов и 12 входов: 12 цифровых либо 10 цифровых и 2 аналоговых по конфигурации. Логика обрабатывает события номера и согласует управление нагрузками.
В презентации Hotel 2025 указаны KNX TP, Modbus, BACnet, HTTP / REST API и WebSockets. Поддержка интерфейсов и питание зависят от исполнения.
iS12 с PoE, KNX и Modbus ↗Все исполнения iS12 ↗НОМЕРА И ОБЩИЕ ПРОСТРАНСТВА
Две задачи.
Единая система INTERRA.
В номере автоматика подстраивается под гостя. В общественных пространствах она согласует освещение и климат с расписанием и использованием зон.
01 / ГОСТЕВЫЕ НОМЕРА
Личный комфорт
- Сцены «Вход», «Отдых», «Сон» и «Гость вышел» объединяют свет, климат и шторы.
- Датчик присутствия поддерживает Virtual Card Holder; карта или браслет нужны только для двери.
- Контакт окна переводит климат в согласованный режим, чтобы не охлаждать или не отапливать улицу.
- Прикроватные кнопки, iX-панели и DND/MUR дают понятное управление и сервисные запросы.
02 / ОБЩИЕ И СЛУЖЕБНЫЕ ЗОНЫ
Согласованная работа отеля
- Лобби и ресепшен: дневные и вечерние световые сцены.
- Коридоры: базовый уровень света и повышение яркости при движении.
- Ресторан и конференц-залы: сцены для завтрака, ужина, встречи и уборки.
- Служебные зоны: расписания, контроль нагрузок и обслуживание отдельно от гостевых номеров.
Меньше лишней энергии
Свет и климат учитывают присутствие и статус номера.
Удобство гостя
Одна команда запускает согласованную сцену.
Проще обслуживание
Типовой номер облегчает настройку и диагностику.
Развитие по этапам
Открытый стандарт KNX позволяет расширять проект совместимыми устройствами.
ОСВЕЩЕНИЕ / KNX + DALI
Свет — часть гостиничного сценария.
Шлюз INTERRA KNX–DALI связывает команды KNX со светильниками на линии DALI. Гость управляет освещением с панели или кнопки, а автоматика вызывает световые сцены по присутствию и расписанию.
Панели iX / кнопкиСцена · яркость
Датчики INTERRAПрисутствие · освещённость
Расписание / GRMSРежим работы зоны
KNX TP ↕
INTERRA KNX–DALI GatewayСогласование команд и световых групп
DALI ↕
DALI-драйверы → светильники номера, лобби или коридора
В номере
«Чтение», «Отдых» и «Ночь» задают разные уровни света. Команда «Всё выключить» объединяет выбранные группы.
В общих пространствах
Коридор повышает яркость при движении, а ресторан меняет свет по времени и мероприятию.
Подбор оборудования
Диммирование, обратная связь и управление цветовой температурой зависят от модели шлюза и совместимых драйверов. Аварийное освещение проектируют отдельно по требованиям объекта.
04 / СИСТЕМНАЯ АРХИТЕКТУРА
Номер. Этаж. Отель.
GRMS связывает состояние номеров с работой гостиницы. PMS передаёт события размещения, BMS объединяет инженерные системы, контроль доступа сообщает о дверях.
PMS / доступЗаселение · выезд · двери
GRMS / BMSСтатусы · сервис · инженерия
INTERRA iNodeДополнительная логика при необходимости
Согласованные интерфейсы интеграции ↕
IP-сеть автоматизации
Отдельный VLAN · управляемые коммутаторы · отделение от гостевого Wi-Fi
Отдельный VLAN · управляемые коммутаторы · отделение от гостевого Wi-Fi
KNX/IP-маршрутизаторы INTERRA по этажам / зонам ↕
ГОСТЕВЫЕ НОМЕРАЛокальные устройства KNX / iS12*
Датчики · панели · свет · климат · шторы
Датчики · панели · свет · климат · шторы
ОБЩИЕ ПРОСТРАНСТВАKNX + INTERRA KNX–DALI
Лобби · ресторан · коридоры · залы
Лобби · ресторан · коридоры · залы
СЛУЖЕБНЫЕ ЗОНЫОтдельные линии и защиты
Технические помещения · обслуживание
Технические помещения · обслуживание
Локальные команды и сценарии работают на уровне выбранных устройств
* iS12 выбирают по исполнению KNX / EIO и составу входов и выходов. Это принципиальная схема, а не монтажный чертёж. Разделение линий, питание, резервирование и поведение при отказах рассчитывают для объекта.
Локальная работа номера
Базовые команды света, климата и штор предусматривают локально. Работу без PMS или IP-связи проверяют при пусконаладке; она зависит от выбранной конфигурации.
Изоляция зон
Линии и защиты разделяют так, чтобы неисправность и обслуживание одной зоны не затрагивали весь отель.
Понятная передача проекта
Типовой номер проверяют на пилоте. Адресацию, настройки ETS, схему сети и результаты испытаний передают службе эксплуатации.
PMS
События заселения и выезда согласуют со сценами номера. Конкретный коннектор, лицензия и обмен данными определяются проектом.
BMS и диспетчеризация
Состояния оборудования, климат и события объединяются на верхнем уровне. iNode может участвовать в логике и обмене по поддерживаемым интерфейсам.
Сервис и доступ
DND/MUR, уборка, двери и уведомления поступают соответствующим сотрудникам. Права доступа и приоритеты команд задают при внедрении.

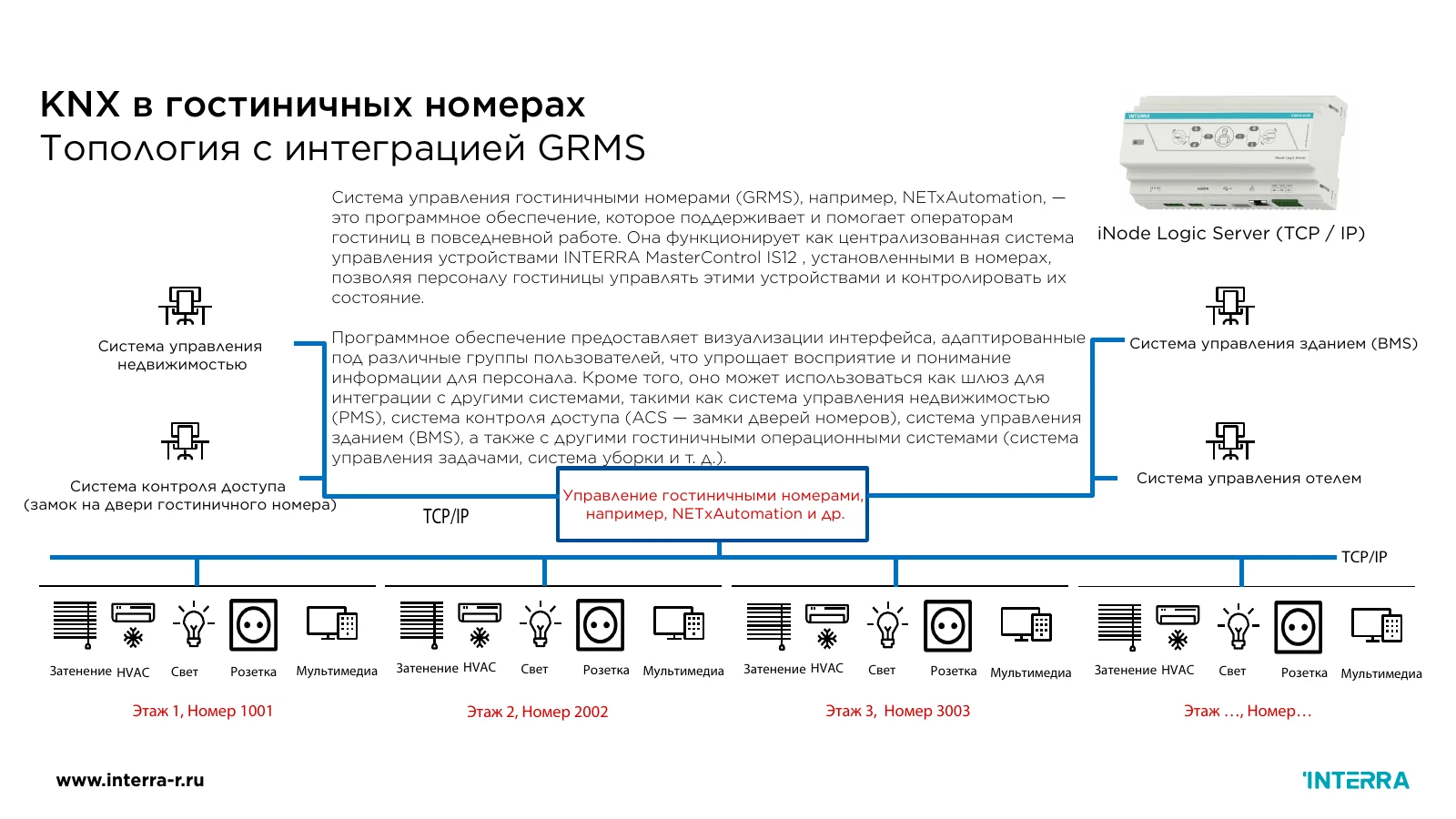

Открыть исходную схему из русской презентации
05 / VIRTUAL CARD HOLDER
Номер без картоприёмника.
Комфорт по присутствию.
Сценарий INTERRA с датчиком присутствия определяет, есть ли человек в номере. Для управления энергией гостю больше не нужно вставлять карту в настенный держатель: карта или браслет используются только для открытия двери, а свет и климат работают по фактическому присутствию.
- 01
Карта — только для двери
На ресепшене гость получает карту или браслет и открывает ими замок номера. Вставлять ключ в картоприёмник внутри комнаты не требуется.
- 02
Гость вошёл
Датчик присутствия обнаруживает человека. GRMS переводит номер в режим «Занят»: включает приветственный свет и комфортную настройку отопления или кондиционирования по сценарию отеля.
- 03
Гость вышел
После выхода система проверяет присутствие и выдерживает настроенную задержку. Если в номере остаётся другой человек, режим комфорта сохраняется.
- 04
Номер пуст
Когда отсутствие подтверждено, свет выключается, отопление и охлаждение переходят на экономичную уставку, а управляемые розетки и другие нагрузки — в заданный режим отсутствия.
ЭНЕРГИЯ
Энергия — там, где есть гость
Оставленная в держателе карта больше не поддерживает свет и климат в пустом номере. Автоматика сокращает лишнее потребление и возвращает комфортный режим при следующем входе.
БЕЗОПАСНОСТЬ И КОНТРОЛЬ
Меньше нагрузок без присмотра
Отключение выбранных электрических нагрузок в пустом номере сокращает время их работы без присмотра. При интеграции с гостиничным ПО персонал видит статус присутствия и события для согласованных служебных сценариев.
Для Virtual Card Holder подбирают совместимый датчик присутствия INTERRA, его расположение и зоны покрытия; при необходимости используют контакт двери. Задержку и режим сна проверяют так, чтобы спокойный или спящий гость не терял свет и климат. Мини-бар, системы безопасности и другие постоянные линии сохраняют питание; состав управляемых нагрузок задаётся проектом.
Датчики присутствия INTERRA →РАБОТА ГОСТИНИЦЫ
Комфорт в номерах.
Обзор для персонала.
Гостю нужны понятные кнопки. Службе размещения нужны статусы. Инженеру нужны события и состояние оборудования. GRMS объединяет эти задачи на выбранном серверном ПО.
- Ресепшен: заселение, выезд и подготовка номера.
- Хаускипинг: запрос MUR, DND и согласованный режим уборки.
- Инженерная служба: события протечки, состояние устройств и диагностика.
- Управляющий: обзор работы и учёт энергии при наличии приборов измерения.
Атмосфера по расписанию
Сцены света для завтрака, дневной работы и вечера. Связь с климатом и шторами по требованиям зоны.
Освещение DALI ↗Свет по присутствию
Датчики и расписания регулируют обычное освещение с дежурным уровнем, предусмотренным проектом.
Датчики KNX ↗Измерить. Настроить. Проверить.
Режимы по занятости сокращают лишнюю работу света и HVAC. Результат проверяют по данным учёта с учётом загрузки и погоды.
Энергоменеджмент ↗Единый стиль номера
Панели, выключатели, рамки и розетки подбирают вместе с интерьером. iF Series дополняет устройства автоматизации.
iF Series для отеля ↗06 / ОТ ФУНКЦИИ К УСТРОЙСТВУ
Оборудование для проекта.
Выберите группу, затем исполнение и артикул. Электрические параметры, нагрузку и совместимость проверяют по документации выбранного изделия.
iS12 Master Controller
Локальная логика, входы и выходы номера.
Открыть продукт ↗

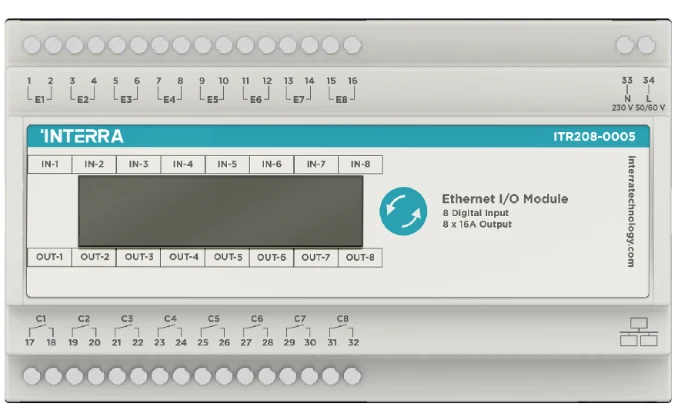

Модули EIO
Расширение локальных входов и выходов.
Серверы и контроллеры ↗

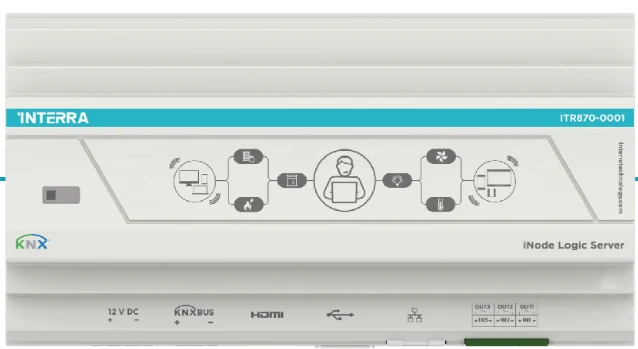

iNode Logic Server
Логика и связь с IP-системами.
Выбрать сервер ↗Сенсорные панели ↗Кнопки и термостаты ↗Присутствие и протечки ↗Шлюзы и интерфейсы ↗Все актуаторы и модули ↗
07 / ВНЕДРЕНИЕ
Сначала типовой номер.
Затем весь отель.
- 01
Собрать требования
Планы номеров и зон, группы света, HVAC, шторы, PMS, замки и сервисные сценарии.
- 02
Согласовать архитектуру
KNX или EIO, состав iS12, сервер, интерфейсы интеграции и выбранные исполнения.
- 03
Проверить пилот
Свет, климат, спящий гость, DND/MUR, окно, дверь и работа согласованных постоянных нагрузок.
- 04
Масштабировать
Повторить утверждённый номер, настроить этажи и общие зоны, обучить персонал и передать документацию.
08 / БИБЛИОТЕКА ПРОЕКТА
Презентации и схемы.
Материалы INTERRA, использованные на этой странице, доступны для изучения и подготовки проекта.
PDF / RU
Презентация INTERRA HOTEL
14 страниц: функции номера, планы, GRMS и интеграции.
Скачать · 30 МБ ↓POWERPOINT / RUGRMS: гостиничные решения
15 слайдов: KNX/EIO, этажи, общие зоны и архитектура.
Скачать · 31 МБ ↓POWERPOINT / ENHospitality Solutions 2025
20 слайдов: iS12, интеграция и примеры применения.
Скачать · 22 МБ ↓ВОПРОСЫ И ОТВЕТЫ
Коротко о гостиничной автоматизации.
Нужна ли карта в держателе внутри номера?
В сценарии Virtual Card Holder — нет. Карта или браслет открывают дверь, а совместимый датчик присутствия и локальная логика определяют занятость номера.
Выключится ли всё, когда один гость выйдет?
Нет: если в номере остаётся человек, комфортный режим сохраняется. Отсутствие подтверждается после настроенной задержки; сценарий проверяют также для спящего гостя.
Можно ли подключить DALI-освещение?
Да, через совместимый шлюз INTERRA KNX–DALI. Световые группы участвуют в сценах номера и общих зон. Возможности диммирования, диагностики и цветовой температуры проверяют по конкретным моделям.
Что будет, если PMS или сеть недоступны?
Проект предусматривает локальное управление базовыми функциями. Сценарии, зависящие от сервера, могут быть временно недоступны; режим восстановления проверяют на пилотном номере.
Отключатся ли мини-бар и системы безопасности?
Нет. Постоянные линии отделяют от управляемых нагрузок. Экономичный режим изменяет только согласованные проектом цепи и климатические уставки.
Как подключить PMS и гостиничные замки?
Перед заказом проверяют API, протокол, коннектор серверного ПО и лицензии для конкретных версий систем. Интеграцию подтверждают на пилоте.
Можно ли внедрять систему по этажам?
Да, после обследования инфраструктуры. Типовой номер и схема зон позволяют планировать поэтапную модернизацию и обслуживание.
Есть ли гарантированный процент экономии?
Единого процента нет: результат зависит от загрузки, климата, оборудования и исходного режима. Расход сравнивают до и после внедрения при сопоставимых условиях.
